Wenden von Elementen in einem Zug
Der WEINMANN Schmetterlingswender bietet Ihnen die ideale Lösung zum Wenden Ihrer Elemente. So ist die Bearbeitung beider Elementseiten möglich. Nach Fertigstellung der ersten Elementseite wird dieses an den zweiten Montage-Tisch übergeben und dort fertig gestellt.
Vorteile
- Universell einsetzbar für Wand-, Dach-, Decken- und Giebel-Elemente sowie automatische Erkennung der Elementdicken
- Schneller Wendeprozess innerhalb nur 90 Sekunden
- Sicherer und werkstückschonender Wendevorgang (ohne Kran)
- Ergonomischer Arbeitsablauf durch kurze Wege und optimale Höhen
Bilder
-
![]()
Option: Dach-Decken-Spanner -
![]()

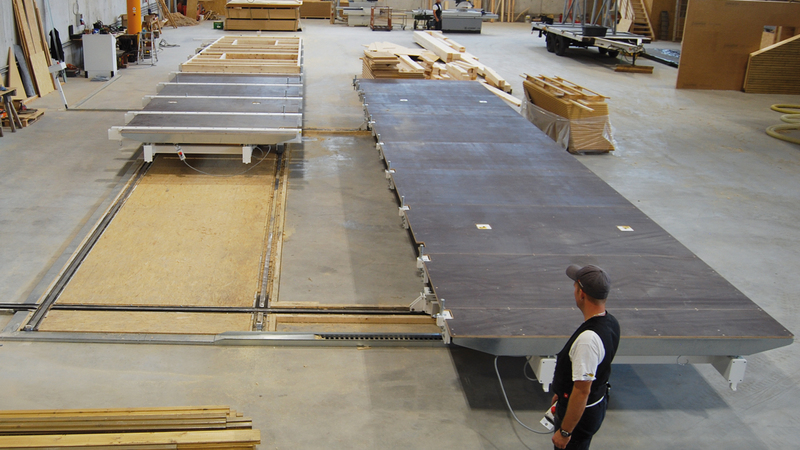

Erstellen des Riegelwerks und der Beplankung auf dem Gebertisch. -
![]()
Geber- und Nehmertisch stellen sich auf, um das Element zu wenden. -
![]()
Installation und Isolierung werden eingebaut und das Element wird geschlossen. -
![]()
Automatisiertes Spannen des Riegelwerks mit Spannbalken. -
![]()
Option: Universalspanner für das Spannen von Ober- und Untergurt sowie schrägen und kurzen Hölzern. -
![]()
Winkelgerechtes Ausrichten der Elemente am X-Anschlag. -
![]()

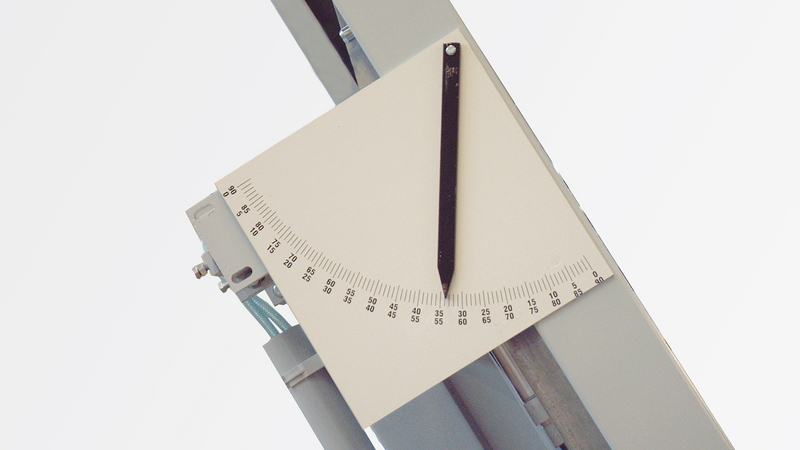

Anzeige mit Gradeinteilung für das genaue Einstellen der benötigten Neigung. -
![]()

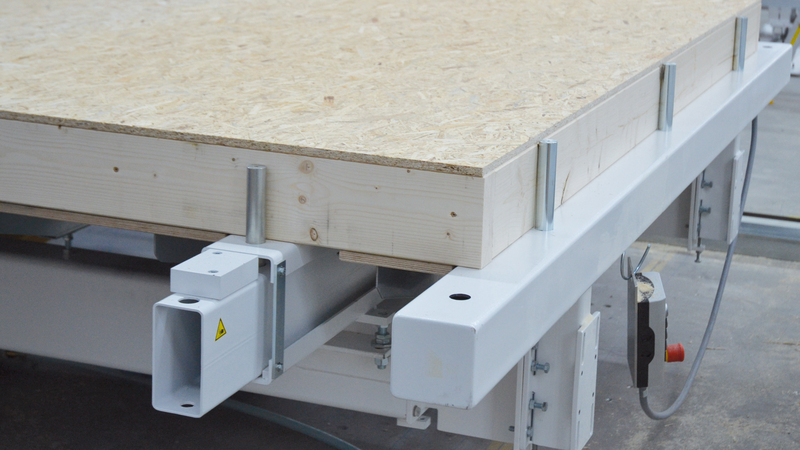

Verschiedene Bolzenlängen und höhenverstellbare Bolzen für unterschiedliche Elemente. -
![]()
Durchgehender X-Anschlag ermöglicht das genaue Ausrichten auch von Dach- und Deckenelementen.
Funktionen
-
Schnelles und paralleles Arbeiten auf zwei Montage-Tischen
-
Riegelwerk und erste Elementseite werden auf dem ersten Montage-Tisch fertig gestellt und an den zweiten Tische übergeben
-
Die beiden Montage-Tische verfahren so, dass sie sich beim Aufstellen gegenüber stehen und das Element von Tisch 1 an Tisch 2 übergeben wird
-
Ausreichend Platz für das Arbeiten an beiden Montage-Tischen, da Tische auf unterschiedliche Positionen verfahrbar sind
-
Robust und strapazierfähig, auch für schwere und komplexe Elemente aufgrund der stabilen Konstruktion
Technische Daten
| Arbeitshöhe [mm] | 730 |
| Spannbereich [mm] | 400 - 3.800 |
| Elementlänge [m] | 1,5 - 12 |
| Elementgewicht [t] | 3,5 Optional bis 5 [t] möglich |
Technische Angaben ohne Gewähr!
