Поворот элементов за одну операцию
Поворотное устройство «бабочка» от WEINMANN – это идеальная система для поворота элементов, позволяющая обрабатывать элементы с обеих сторон. После обработки элемента с одной стороны он переворачивается и выгружается на второй монтажный стол для обработки с другой стороны.
Преимущества
- Широкая сфера применения: подходит для обработки элементов стен, крыш, перекрытий и фронтонов; автоматическое распознавание толщины элементов
- Быстрый поворот всего за 90 секунд
- Надежный процесс и бережное обращение с заготовками (без использования крана)
- Эргономичный рабочий процесс благодаря коротким путям перемещения и оптимальной рабочей высоте
Фотографии
-
![]()
Option: Dach-Decken-Spanner -
![]()

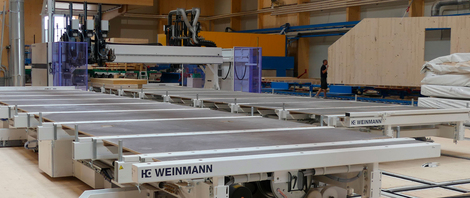

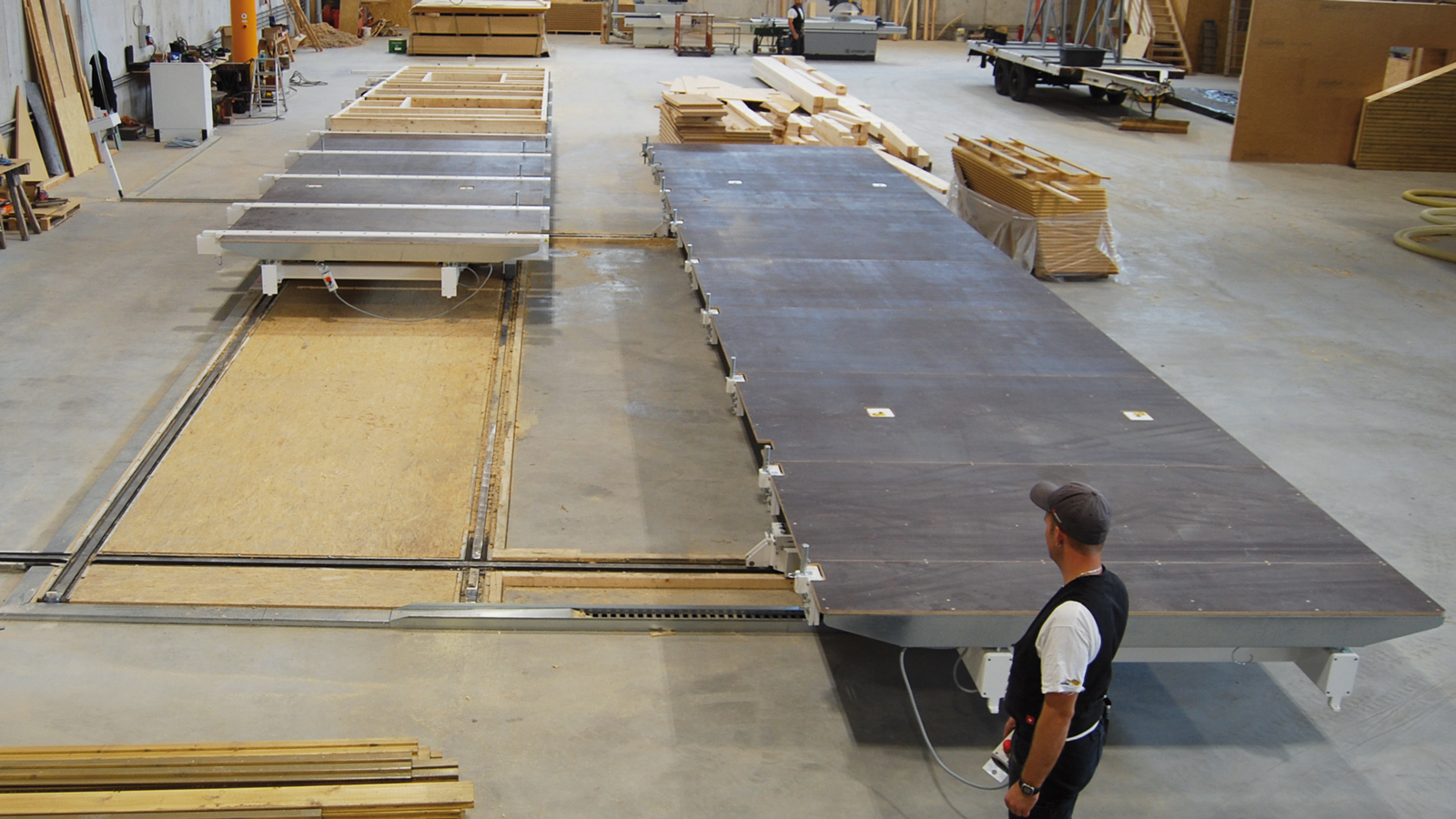

Erstellen des Riegelwerks und der Beplankung auf dem Gebertisch. -
![]()

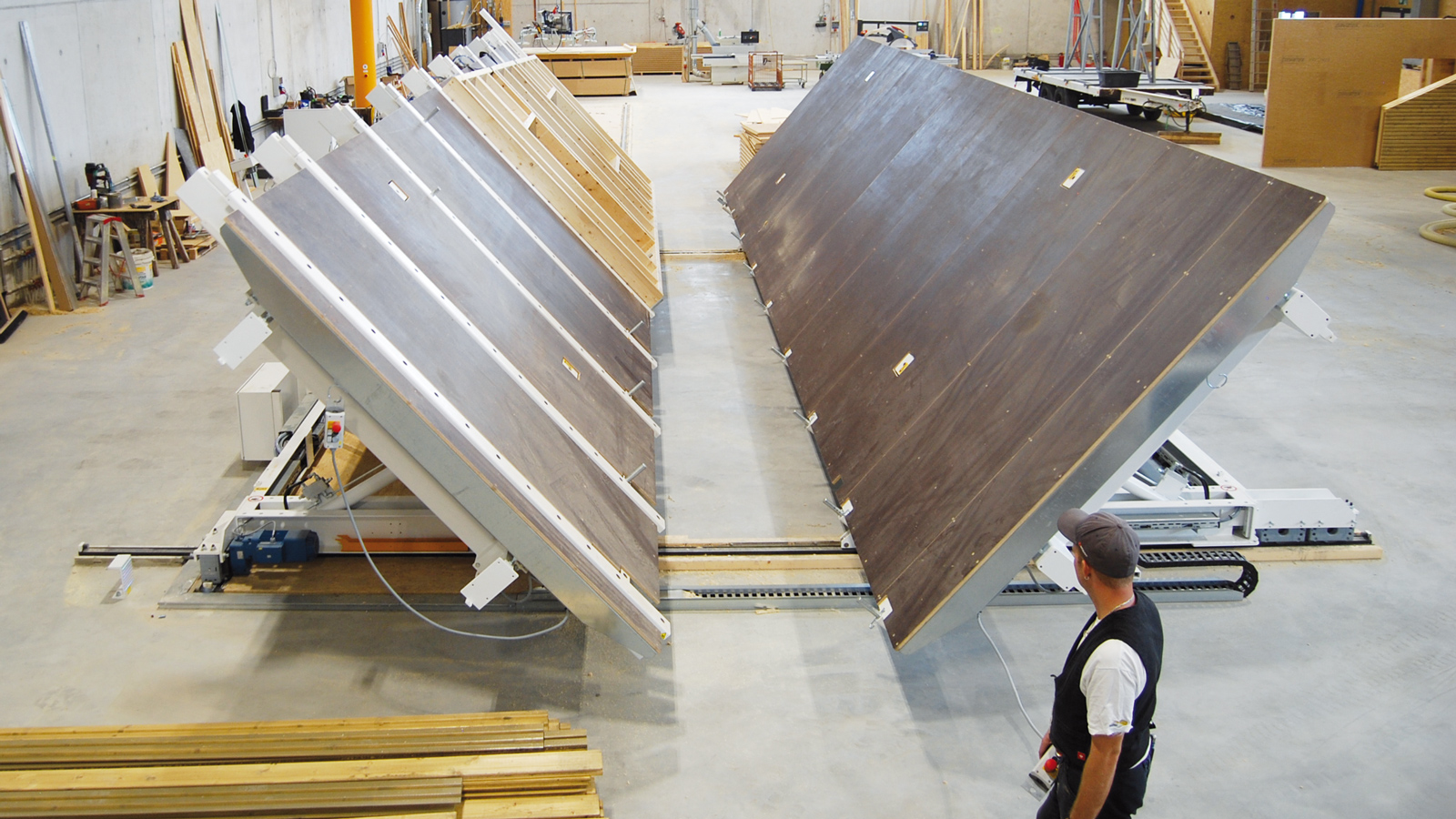

Fast and safe turning with the butterfly turningtable -
![]()
The Gable element is turned on the second assemblytable -
![]()

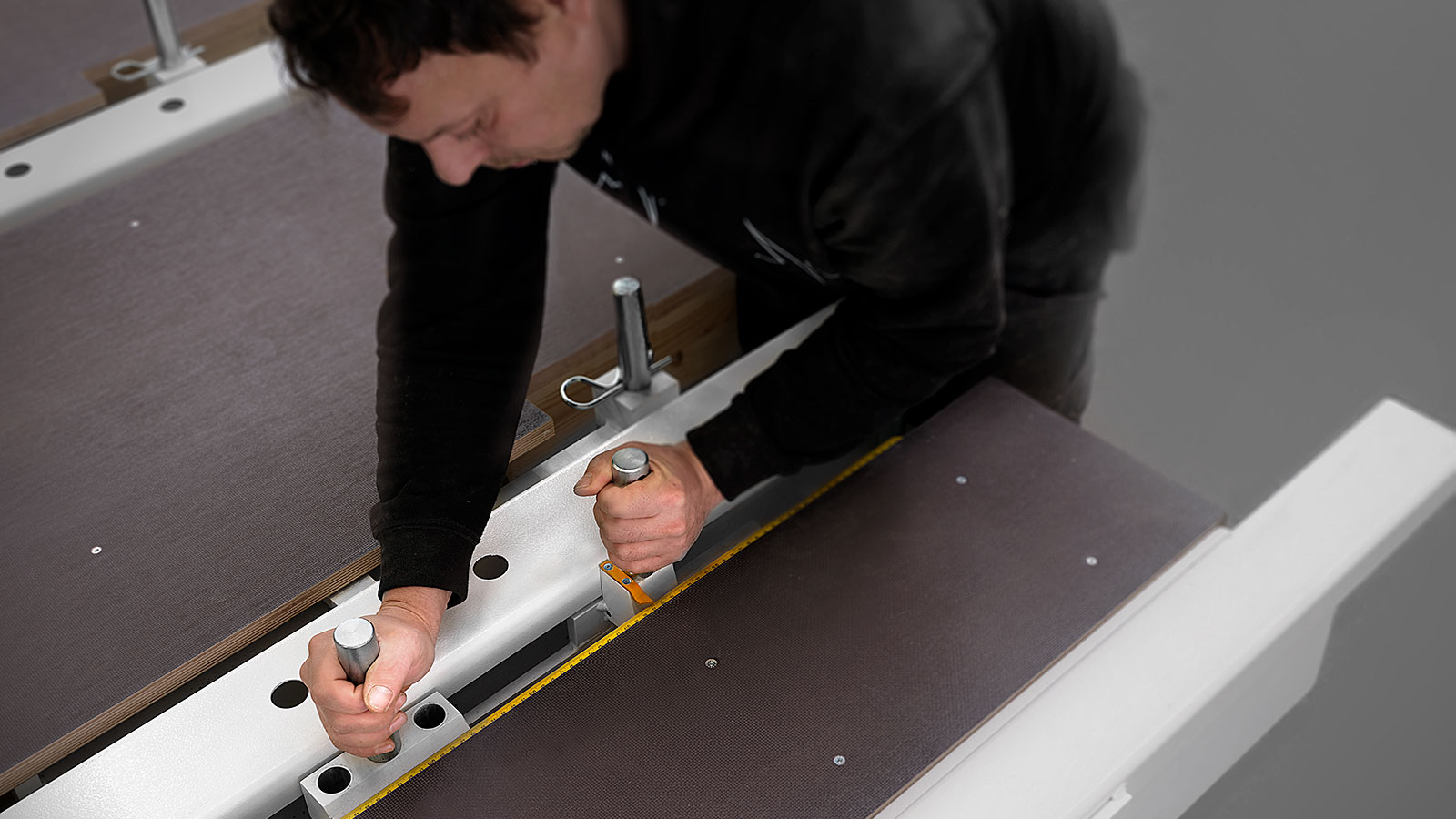

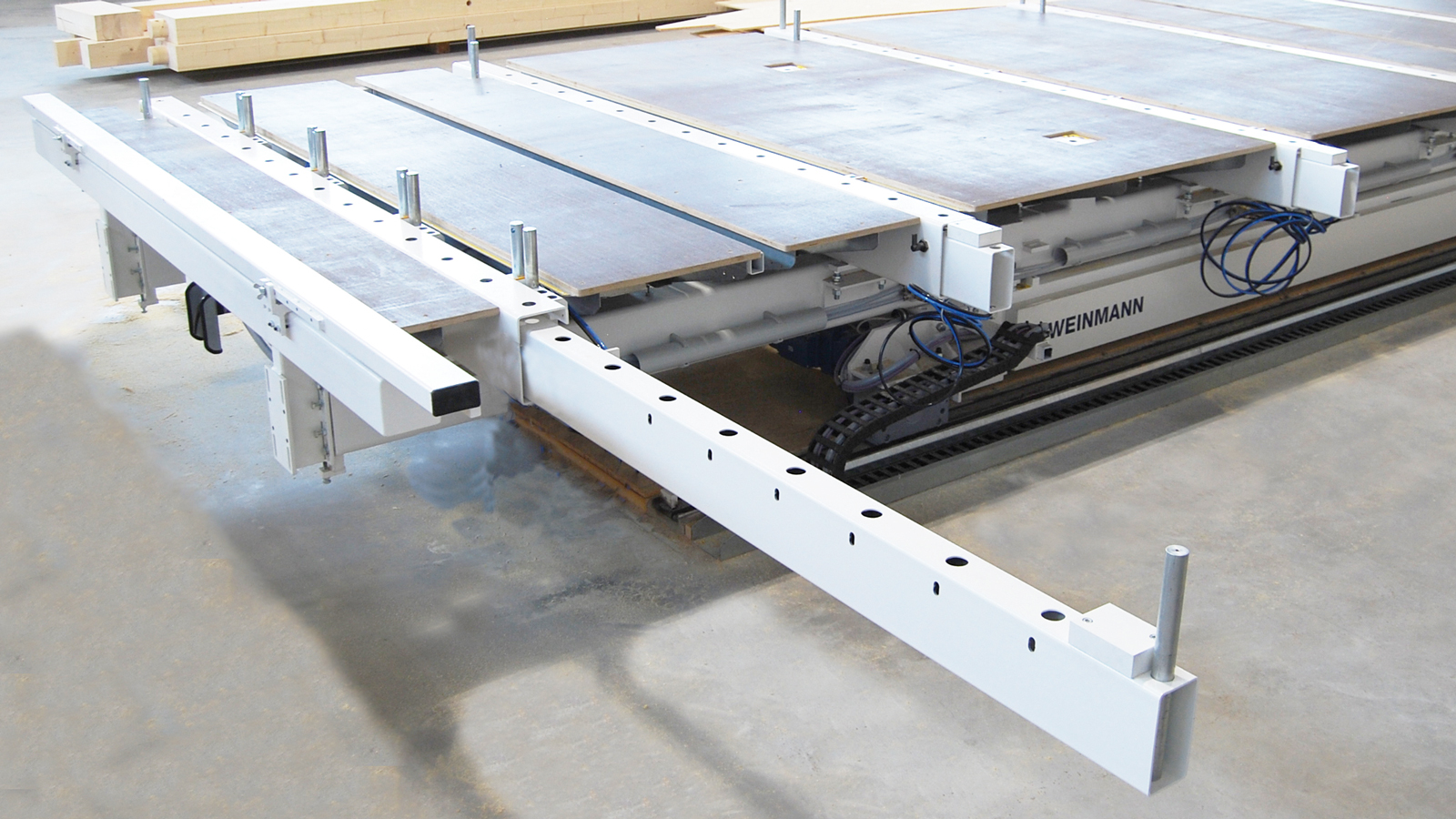

Automatisiertes Spannen des Riegelwerks mit Spannbalken. -
![]()

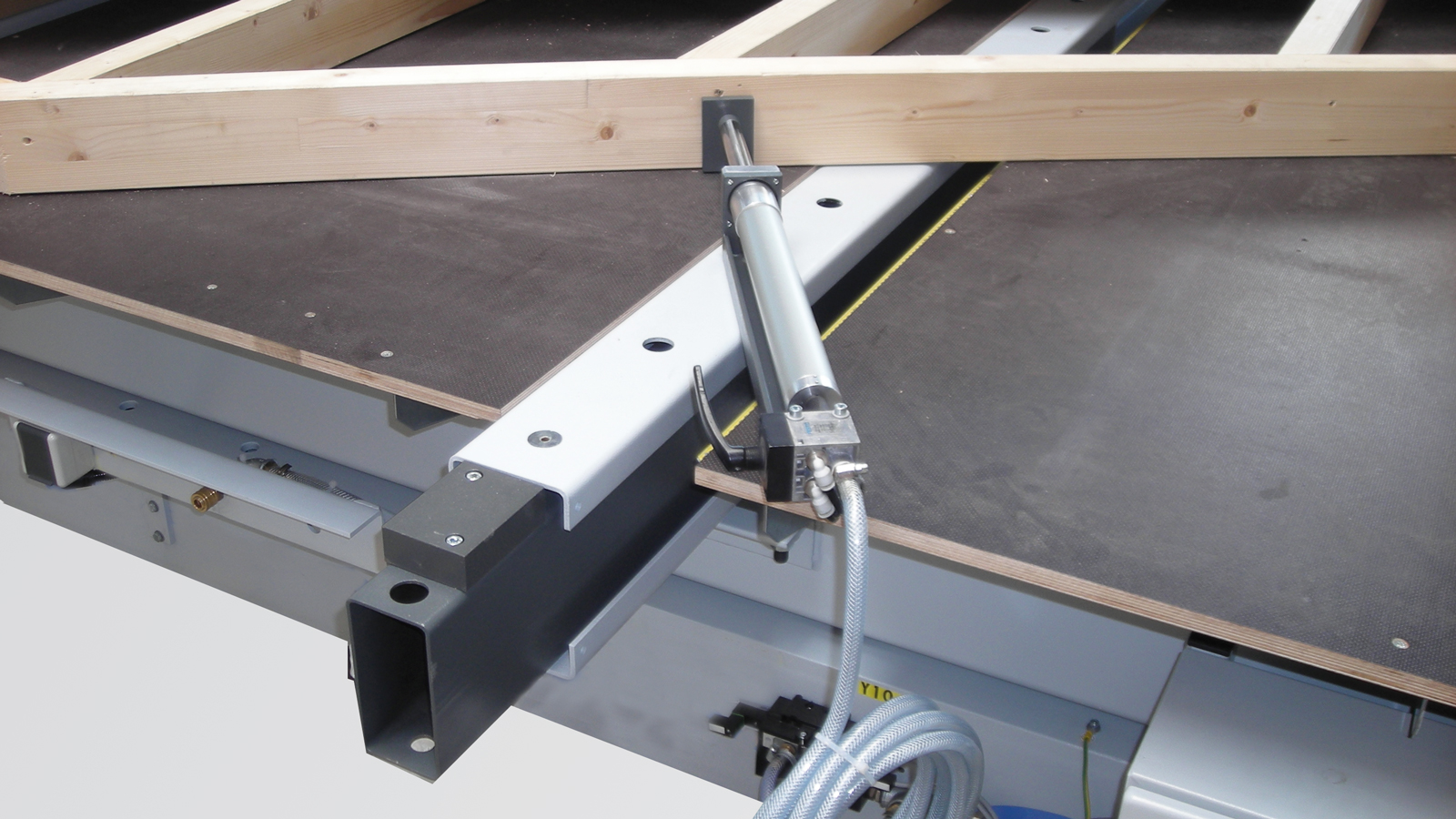

The assemblytable can be optionally equipped with universal clamping units which support the production of Gable elements -
![]()

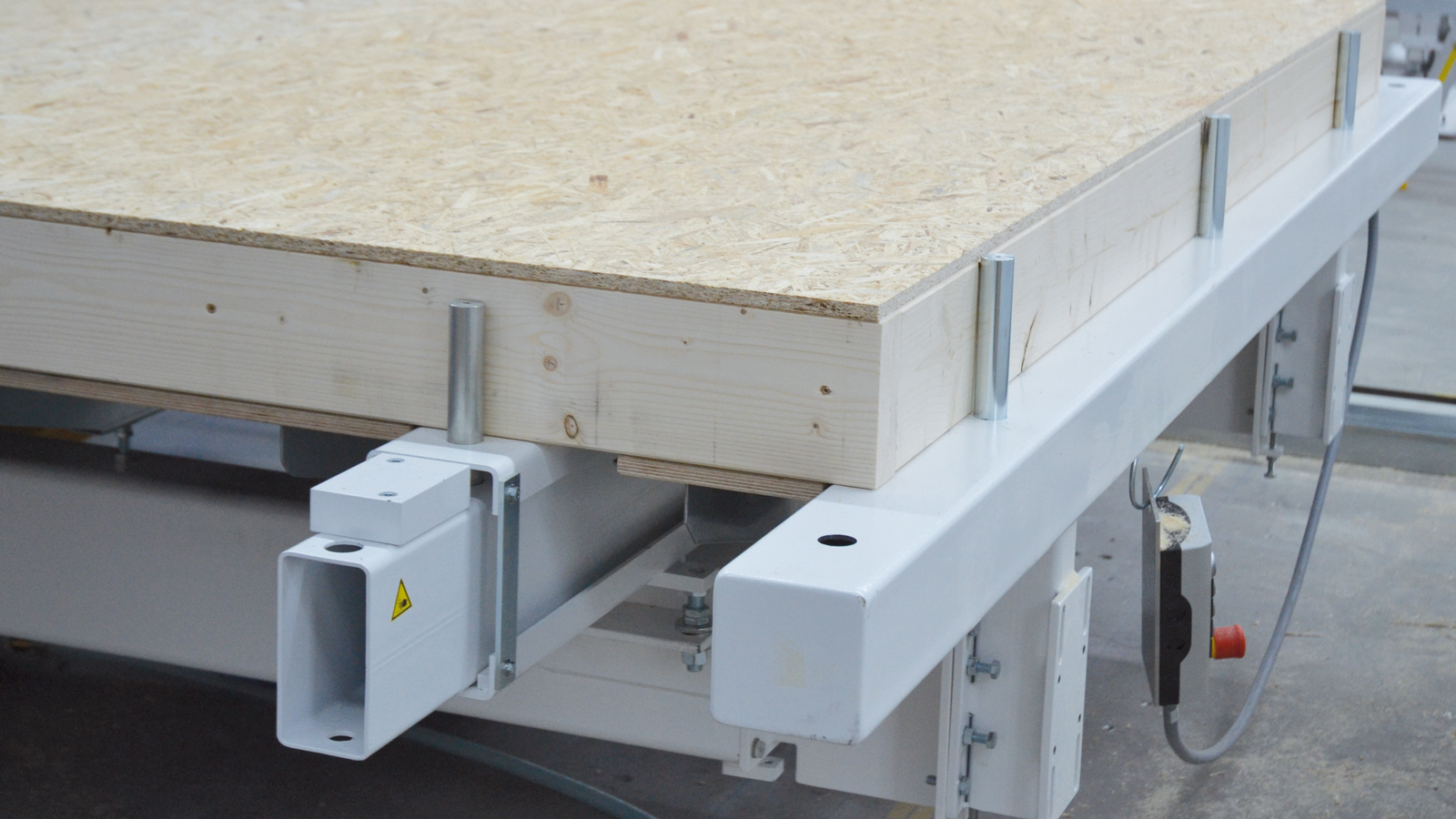

Winkelgerechtes Ausrichten der Elemente am X-Anschlag. -
![]()

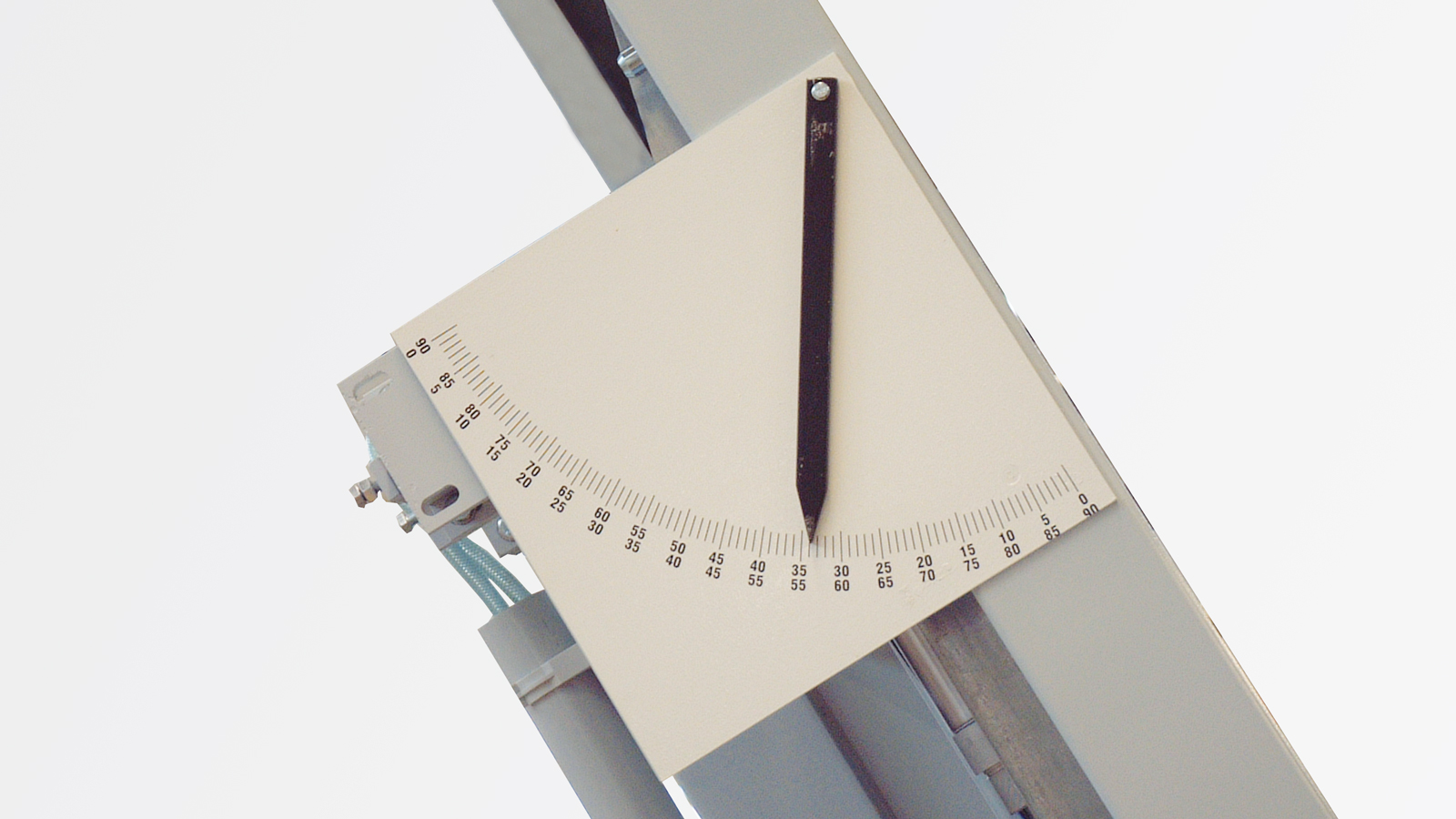

Anzeige mit Gradeinteilung für das genaue Einstellen der benötigten Neigung. -
![]()

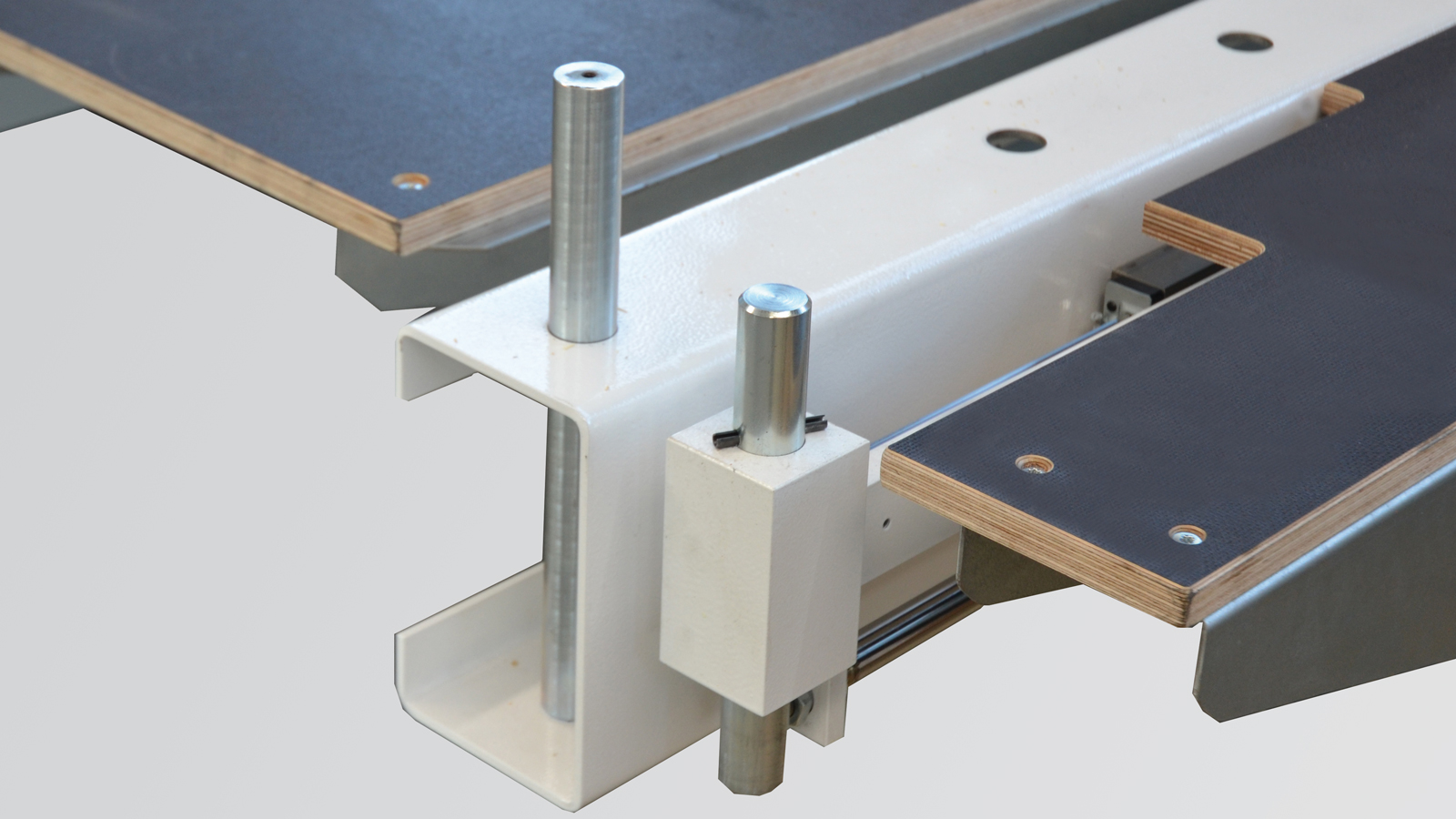

Verschiedene Bolzenlängen und höhenverstellbare Bolzen für unterschiedliche Elemente. -
![]()

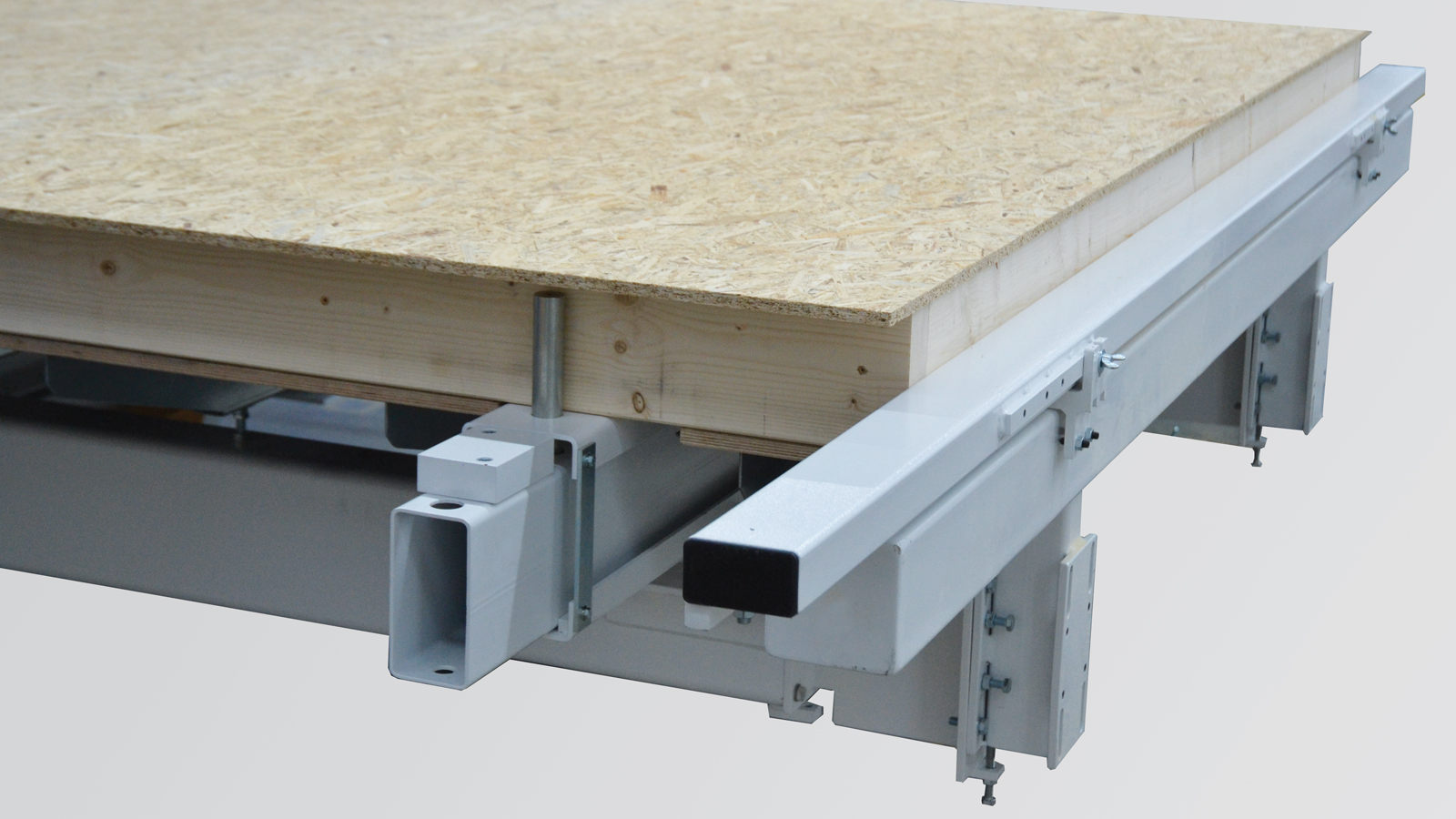

Durchgehender X-Anschlag ermöglicht das genaue Ausrichten auch von Dach- und Deckenelementen.
Подробности
-
Быстрое параллельное выполнение работ на двух монтажных столах
-
Балочный каркас и одна сторона элемента обрабатываются на первом монтажном столе и затем передаются на второй стол
-
Монтажные столы перемещаются таким образом, что при повороте они располагаются друг напротив друга и элемент передается с первого стола на второй
-
Достаточно свободного пространства для работы на обоих монтажных столах, так как столы могут быть перемещены в разные положения
-
Надежность и прочность благодаря устойчивой конструкции, даже при обработке тяжелых и сложных элементов
Технические характеристики
| Рабочая высота, мм | 730 |
| Диапазон зажима, мм | 400–3800 |
| Длина элемента, м | 1,5–12 |
| Масса элемента, т | 3,5 Опционально до 5 т |
Мы не гарантируем точность приведенных технических данных!
