WEINMANN Nawrotnica motylowa

WEINMANN Stoły montażowe Stół motylkowy

WEINMANN Stoły montażowe Stół motylkowy

Odwracanie elementów w mgnieniu oka

Stół motylkowy WEINMANN to doskonałe rozwiązanie do odwracania elementów. Dwa stoły montażowe ustawiają się naprzeciw siebie; element znajdujący się na pierwszym stole (stół podawczy) jest przekładany na drugi stół (stół odbiorczy). Dzięki temu do odwracania elementu nie jest potrzebna suwnica. Cały proces zajmuje niewiele czasu, bo tylko 90 sekund, zdecydowanie zwiększa bezpieczeństwo pracy i minimalizuje ryzyko uszkodzenia elementu. Po procesie odwracania oba stoły można wykorzystać jako osobne stanowiska robocze i jednocześnie produkować na nich elementy konstrukcji szkieletowych, co znacznie zwiększa produktywność.

Zalety

  • Możliwość uniwersalnego zastosowania do montażu elementów konstrukcyjnych ścian, dachów, stropów oraz konstrukcji giętych.

Zdjęcia

  • Opcjonalnie: zacisk dla elementów dachowych i sufitowych
  • Erstellen des Riegelwerks und der Beplankung auf dem Gebertisch.

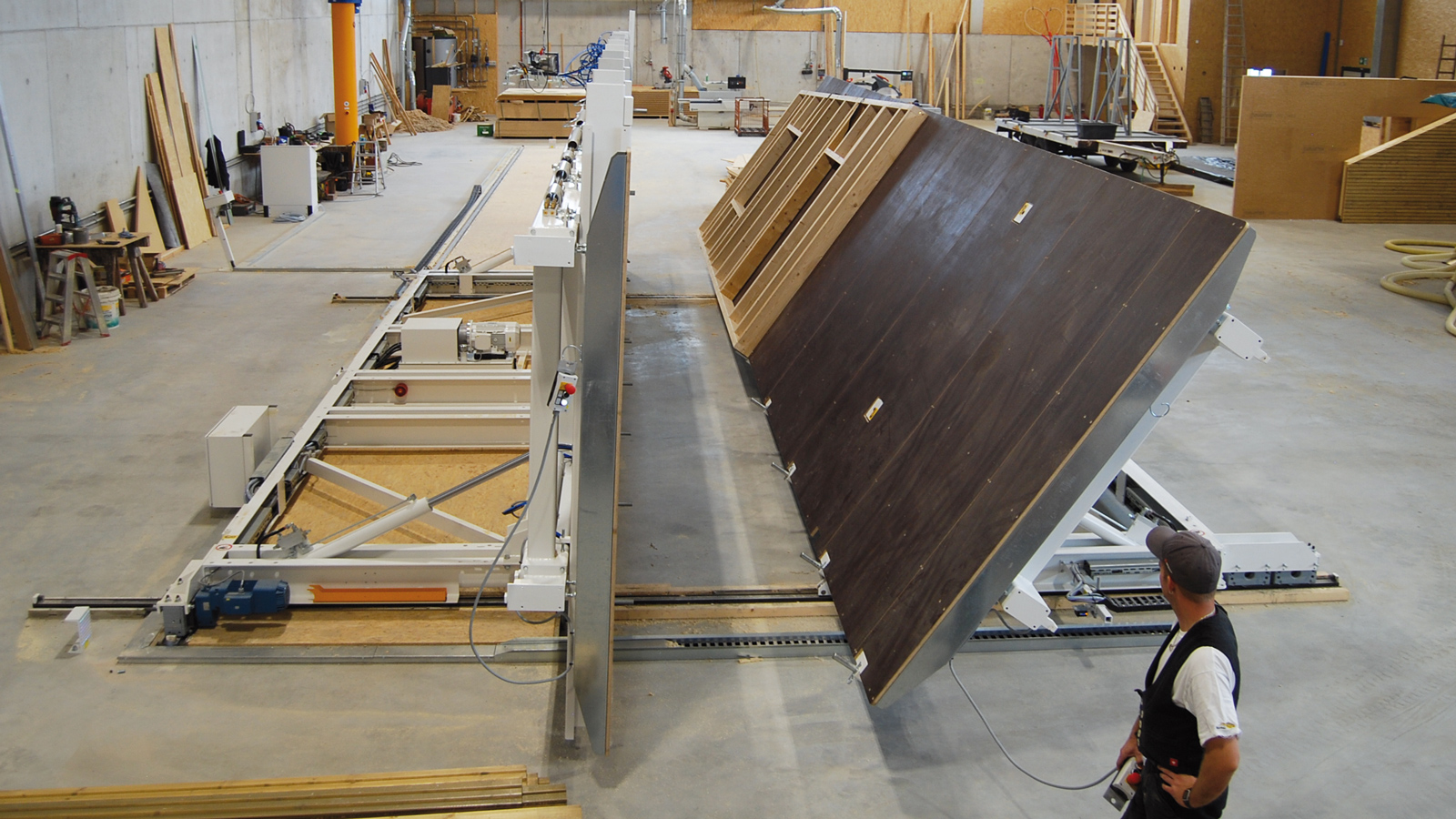

  • Szybki i bezpieczny obrót za pomocą stołu motylkowego
  • The Gable element is turned on the second assemblytable
  • Automatyczne mocowanie konstrukcji szkieletowej za pomocą belki zaciskowej.
  • Stół montażowy wyposażyć można w dodatkowe, uniwersalne mechanizmy dociskowe, które ułatwiają produkcję ścian szczytowych.
  • Winkelgerechtes Ausrichten der Elemente am X-Anschlag.
  • Anzeige mit Gradeinteilung für das genaue Einstellen der benötigten Neigung.
  • Różnorodna długość kołków i możliwość ich regulacji dla poszczeólnych elementów.
  • Ogranicznik w osi X umożliwia dokładne wyrównywanie elementówch dachowych i sufitowych.

Walory techniczne

  • Szybka i równoległa praca na dwóch stołach montażowych

  • Najpierw jedna ze stron konstrukcji szkieletowej jest poddawana obróbce na pierwszym stole montażowym, następnie konstrukcja jest odwracana i obróbce zostaje poddana druga strona konstrukcji szkieletowej.

  • Stoły są tak rozmieszczone, że po ustawieniu ich w pionie znajdują się one naprzeciw siebie i możliwe jest przekazanie elementu z jednego stołu na drugi.

  • Optymalne wykorzystanie miejsca

  • Wydajna i łatwa produkcja elementów

Dane techniczne

Wysokość robocza [mm]730
Zakres mocowania [mm]400 - 3 800
Długość elementu [m]1,5 - 12
Ciężar elementu [tony]3,5
opcjonalnie możliwy do 5 [tony]

Dane techniczne mogą się różnić!
