WEINMANN Riegelwerkstation FRAMETEQ F-500 (WEM 150)

WEINMANN Riegelwerk-Stationen FRAMETEQ F-500

WEINMANN Riegelwerk-Stationen FRAMETEQ F-500

Komplexe Riegelwerke - individuell produziert

Komplexe und anspruchsvolle Riegelwerke stellen Sie mit der WEINMANN Riegelwerkstation FRAMETEQ F-500 schnell und einfach her. Ober- und Untergurte werden manuell zugeführt und an den vorgegebenen Anschlägen positioniert und automatisch gespannt. Auch die Stiele werden automatisch positioniert, gespannt und verbunden. Der höhere Automatisierungsgrad im Vergleich zur FRAMETEQ F-300 erhöht die Leistungsfähigkeit deutlich.

Vorteile

  • Minimale Rüstzeiten durch automatisches Einstellen der Wandhöhen
  • Hohe Flexibilität, da kundenindividuelle Fertigung in Losgröße 1
  • Effiziente Produktion, automatisches Positionieren und Spannen der Stiele und Gurte
  • Riegelwerks-Erstellung mit höchster Präzision
  • Auch Fenster- und Türmodule sowie Giebelelemente sind herstellbar
  • Flexible Anpassung an jeweilige Anforderungen - zahlreiche Erweiterungsmöglichkeiten

Bilder

  • Die übersichtliche Oberfläche ermöglicht eine komfortable Bedienung der Maschine.
  • Stiele werden manuell in die Riegelwerkstation FRAMETEQ eingelegt
  • NC-gesteuertes Anschlagsystem ermöglicht das vollautomatische Spannen und Verbinden des Riegelwerks.
  • Erleichterter Einbau der Module ins Riegelwerk über Module-Zuführung
  • Optional: Einbaustation für Brüstungshölzer
  • Zu kurze Unter- bzw. Obergurte werden verbunden, um das Riegelwerk in der benötigten Länge herzustellen.
  • NC-gesteuerte vertikale Verfahrachsen für Befestigungsaggregate zur automatischen Anpassung auf unterschiedliche Elementdicken.

Funktionen

  • Frei definierbare Nagelpositionen für das Befestigen unterschiedlicher Stieletypen

  • Einbau von Längsstielen ist durch speziellen Einlegetisch komfortabel möglich

  • Vollautomatische Datenübernahme aus allen gängigen Holzbau CAD-Programmen

  • Innovatives und komfortables Bedienkonzept powerTouch inkl. schwenkbarem Bedienpult

  • Exakte Stieleabstände durch NC-gesteuerten Abfuhrgreifer

Technische Daten

Wanddicke [mm]75 - 200
Optional: 300
Wandhöhe [m]1,5 - 3,2
Optional: 3,8
Wandlänge [m]6/ 8/ 10/ 12
Produktionsleistung [mm / Minute]800 - 1.500

Technische Angaben ohne Gewähr!

(Frühere Produktbezeichnung: Riegelwerkstation WEM 150)

Erweiterungen & Automatisierungen

FEEDBOT F-500

Roboterhandling bei der Riegelwerkserstellung

Mehr erfahren

So produzieren Ihre Kollegen

Mehr anzeigen

Videos

Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


» Datenschutzerklärung

Roboter im Holzbau

Einblicke in die hochautomatisierte Fertigungslinie bei Bien-Zenker

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

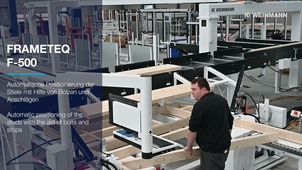

    FRAMETEQ F-500 mit Beschickungsportal STORETEQ H-100

    Erstellung eines Riegelwerks mit der FRAMETEQ F-500 und dem Beschickungsportal STORETEQ H-100.
