Mit 3D in die erste Liga

21.03.2017   |   Deutschland

Ein Artikel des Fachmagazins DDS, Ausgabe 3/2017. Hier lesen Sie den Artikel auf DDS-Online.

An zwei Bildschirmen arbeitet Benjamin Löw, auf dem kleinen rechts läuft »woodWOP 7.0«, das Programmiersystem von HOMAG mit 3D-CAM-Modul, links ein 3D-CAD-Programm. Nacheinander lädt der Schreinermeister verschiedenste komplexe 3D-Teile auf den großen Bildschirm und zeigt, was er und sein Kompagnon Thorsten Breidenbach bereits auf ihrer 5-Achs-CNC von HOMAG bewältigt haben, und zwar ohne CAD-CAM-System.Der linke, etwas größere Bildschirm zeigt die Oberfläche des 3D-CAD-Programms Rhino. Dieses Konstruktionsprogramm vom Softwarehaus McNeel gilt als leistungsstark und preiswert. Auch ausgewiesene 3D-Spezialisten arbeiten damit. Das Konstruieren mit Rhino hat sich Benjamin Löw nach Feierabend und am Wochenende selbst beigebracht, das hat knapp ein Jahr gedauert.

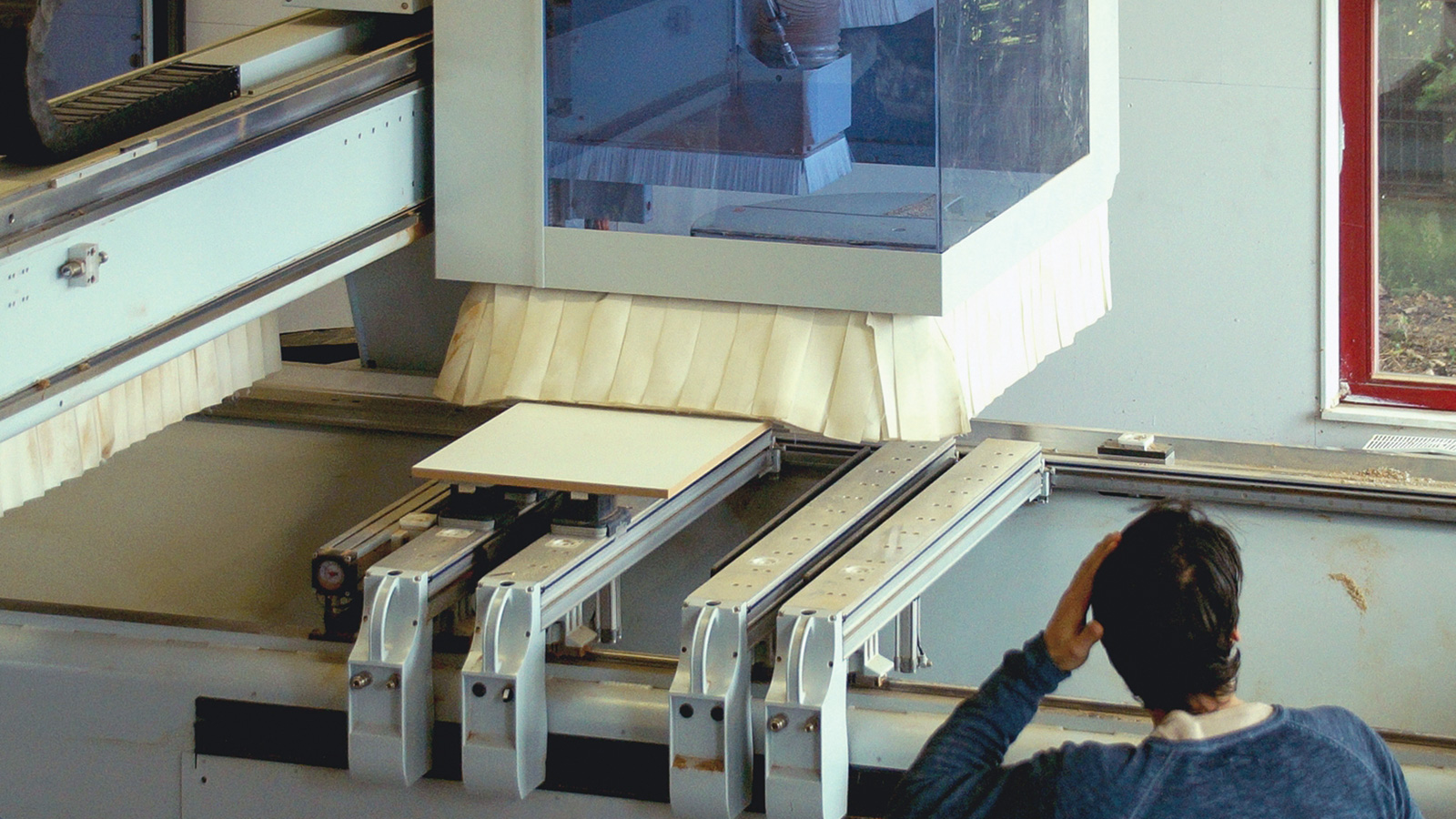

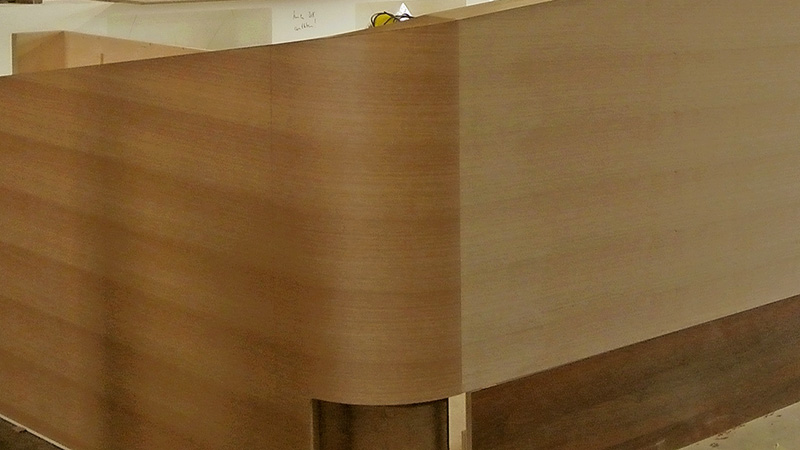

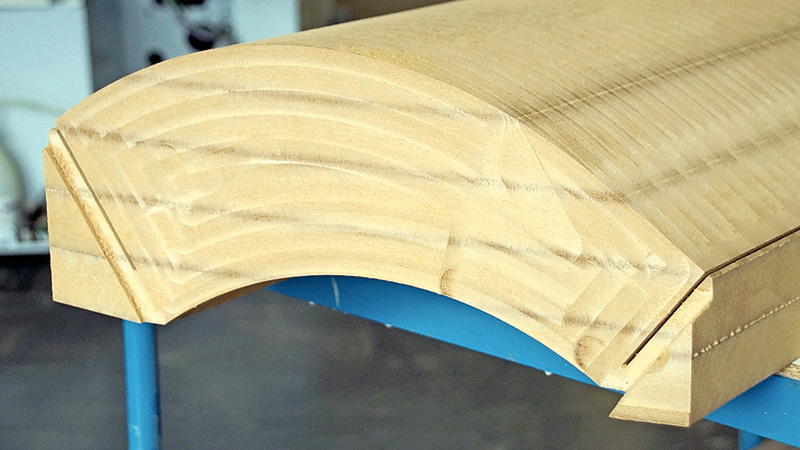

Jetzt lädt er jedoch in woodWOP ein Werkstück ein, das er mit dem 3D-CAD-Modul von woodWOP 7.0 konstruiert hatte. Es ist ein rundes Eckelement für einen furnierten Tresen und sieht ähnlich aus wie ein Treppenkrümmlingspfosten. Es verbindet zwei unterschiedlich dicke, in der Höhe ansteigende Zargen. Die Zargen und die Eckteile sind über alle Werkstücke hinweg mit streifiger Eiche zu furnieren. Das waagerechte Furnierbild soll durchlaufen. Auf den ersten Blick er- scheint das Werkstück relativ unkompliziert. Das täuscht jedoch. Die eine Anschlusskante ist breiter als die andere. Außerdem ist der obere Abschluss nicht, wie man zunächst vermutet, eine einfach zu sägende Ebene, sondern sphärisch gekrümmt.

Benjamin Löw sagt: »Mit dem CAD-Modul von woodWOP 7.0 lassen sich solche Teile problemlos konstruieren. Rhino bietet jedoch mehr und komfortablere Funktionen an. Vieles konstruieren wir selbst. Oft erhalten wir vom Kunden oder Architekten 3D-Modelle, die wir, ganz gleich in welchem Format sie vorliegen, in Rhino einlesen und nachbearbeiten können. Wir müssen uns vergewissern, dass die dass eine Flächenkontur quasi ein Stück ist und es keine doppelten Linien gibt. Ist das erledigt, schiebe ich das Teil in woodWOP, wo ich mit wenigen Klicks das Fräsprogramm erzeuge.«

Benjamin Löw zeigt, wie das geht. Für woodWOP setzt sich ein Werkstück aus ebenen oder  gekrümmten Flächen zusammen. Nach und nach ist jede Fläche des Werkstücks auszuwählen, um ihnen dann Bearbeitungen zuzuweisen. Genau das macht jetzt Benjamin Löw. Zunächst wählt er mit der Maus die konvexe Außenfläche. Dann wählt er von den fünf in woodWOP 7.0 erhältlichen Makros als erstes das Schruppen und als zweites das Schlichten. Die Makros Umfangsfräsen, 3D-Konturfräsen und Taschenfräsen benötigt er für dieses Werkstück nicht. Für alle Arbeitsgänge sind Standardwerte hinterlegt, etwa für die Wahl des Werkzeugs, die Zustelltiefe, die Drehzahl und den Vorschub. Diese Werte lassen sich je nach Situation auch verändern, wenn beispielsweise nicht Holz, sondern Mineralwerkstoff zu fräsen ist.

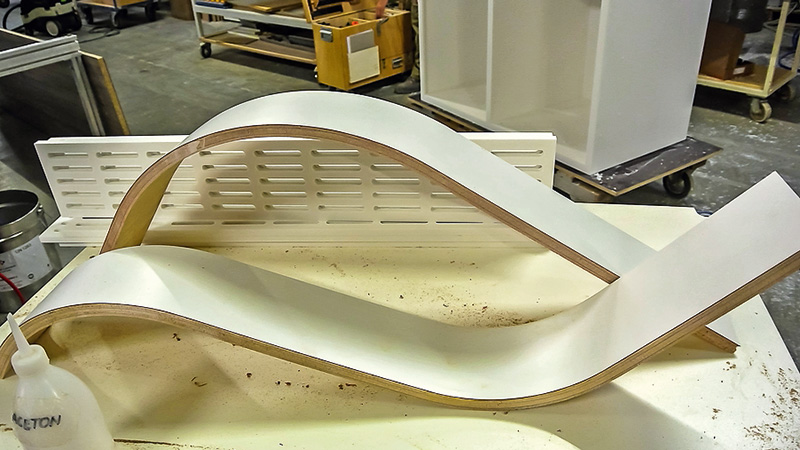

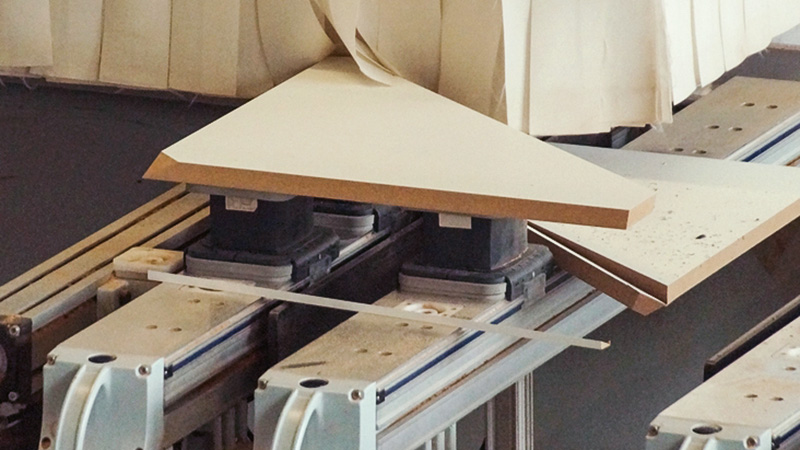

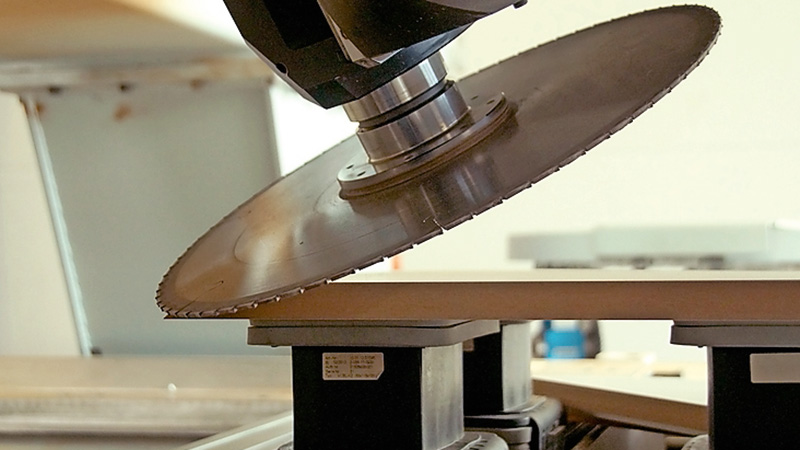

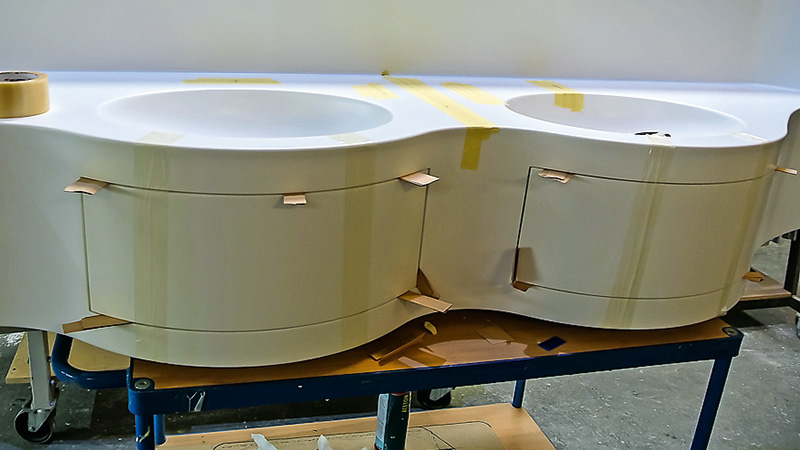

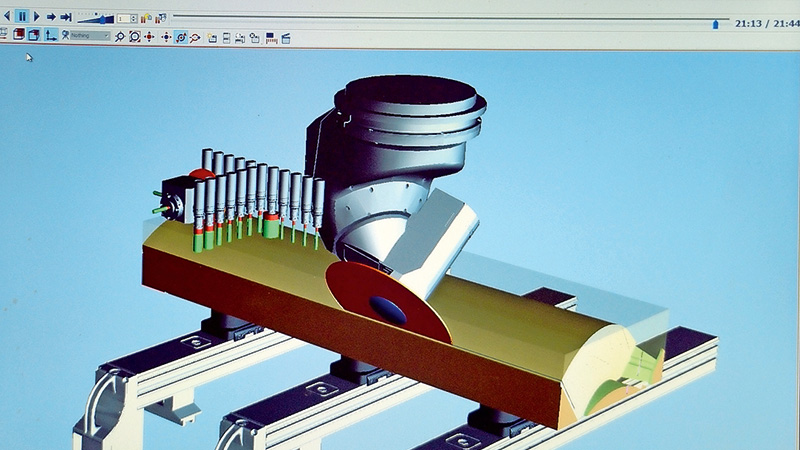

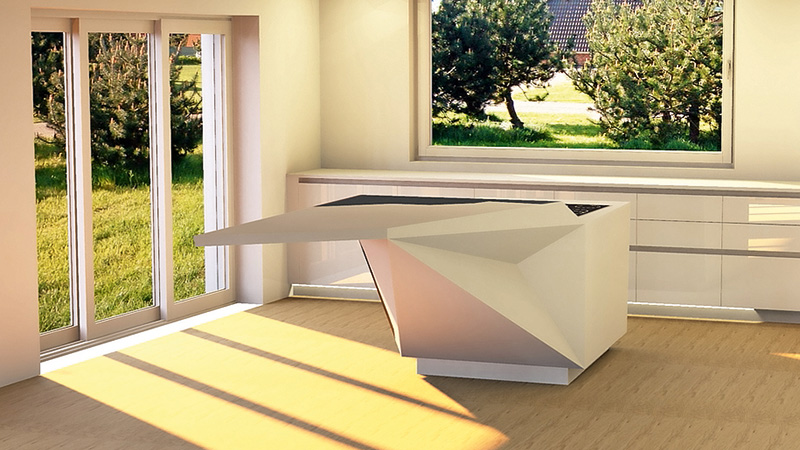

In den Makros kann der Bediener auch auswählen, ob die Maschine im 3-, 4- oder 5-Achsbetrieb arbeiten soll. Für dieses Werkstück passen alle Standardvorgaben. Jetzt fehlen noch die beiden Sägeschnitte an den Längskanten sowie unten. Benjamin Löw freut sich, dass er als Testkandidat die Betaversion 7.1 nutzen kann, denn diese ist um ein Bohr- und ein Sägemakro erweitert. Es lässt sich wie oben beschrieben auf ausgewählte Flächen anwenden. Alternativ arbeiten beide Makros, wenn das komplette Werkstück selektiert ist, auch im Automatikmodus. Anhand der Werkstückgeometrie erkennt das Programmiersystem dann automatisch, was zu sägen und zu bohren ist. Benjamin Löw wählt »Automatik« und lässt das CNC-Programm generieren. Große Dienste leistet die Automatik auch beim aktuellen Auftrag für ein 3D-Objekt, das sich aus Dreieckplatten mit Schifterschnitten zusammensetzt. Pro Element reichen mit den neuen Funktionen zwei Mausklicks im woodWop, um das CNC-Programm zu generieren.

Vor sechs Jahren haben Benjamin Löw und Thorsten Breidenbach ihre Möbelschreinerei gegründet und jetzt nach mehreren Umzügen eine eigene Werkstatt bezogen. Sie beschäftigen fünf Gesellen sowie sechs Lehrlinge. Mit dem Bearbeitungszentrum BOF 211, der Kantenanleimmaschine KAL 230 Ambition von HOMAG sowie der HOLZMA-Säge HPP 400 ist die Schreinerei großzügig ausgestattet. Die Ausweitung der 3D-Fähigkeiten gehört zur strategischen Ausrichtung des Betriebs. Trotzdem erzielen die beiden mit normalen Möbeln etwa 80 Prozent ihres Umsatzes. Konstruktion und AV laufen hier über Palette-CAD. Eine 3D-CAD-CAM-Lösung hätte das Budget überstrapaziert. Die Lösung mit woodWOP 7.0 am AV-Bildschirm sowie an der Maschine und Rhino kostet vielleicht ein Drittel eines gängigen CAD-CAM-Systems.

Benjamin Löw sagt: »Mit woodWOP und Rhino können wir alles, was an 3D anfällt, komfortabel bewältigen. Wir haben unser strategisches Ziel zu einem attraktiven Preis erreicht.«
