Plattenaufteilsäge SAWTEQ B-400 als Winkelanlage

Plattenaufteilsägen SAWTEQ A-400 | A-410 Winkelanlage

Plattenaufteilsägen SAWTEQ A-400 | A-410 Winkelanlage

Die SAWTEQ A-400 | A-410 liefert Präzision im Dauerbetrieb ab – und das bei eindrucksvollem Bearbeitungstempo.

Die Winkelanlage teilt Plattenmaterialien vollautomatisch in Längs- und Querrichtung auf – mit hoher Präzision und Vorschub-Geschwindigkeiten bis zu 170 Metern pro Minute! Dabei schafft die SAWTEQ A-400 | A-410 mühelos auch große Plattenpakete und überzeugt durch einen schnellen Zuschnitt gerade bei größeren Mengen.

Vorteile

  • Robuste Winkelanlage für den Fertigschnitt im großen Stil
  • Durchsatzstark dank automatischer Beschickung und hoher Sägeblattüberstände von 110 mm bzw. 125 mm
  • Leistungsstarke Zuschnittanlage auf kleinem Raum

Bilder

  • Power Concept Premium bringt eine Leistungssteigerung bis zu 40%, deutlich verkürzte Arbeitszyklen und niedrigere Stückkosten (Option).
  • Vollautomatische Winkel­schnitte durch automatisches Berechnen und Einstellen des Winkels – schnell, effizient, und material­schonend (Option).
  • combiTec spart Material, Zeit, Geld und manuelle Arbeitsschritte: durch automatische Nachschnitte im laufenden Zuschnitt (Option).
  • Pneumatischer Besäum-Anschlag: Empfindliche Materialien exakt positionieren und schonend verarbeiten (Option).
  • Kameragesteuerte Vorritzsägen-Einstellung: stellt die Vorritzsäge vollautomatisch ein (Option).
  • Soft-Touch: Leichtbau- oder Waben-, Hartschaum-, Holzfaser- und Verbundplatten lassen sich nahezu beschädigungs­frei aufteilen (Option).
  • Schnittplan-Optimierung im Büro – für zielgenaue Projektsteuerung, effiziente Zuschnitt-Prozesse, Kostenkontrolle und schnellere Kalkulation (Option).
  • Dreh-Vorrichtung für Kopfschnitte: steigert die Leistung bei geeigneten Schnittbildern deutlich und reduziert den Aufwand im Handling (Option).
  • Der Flächen-Etikettierer spart Zeit und leitet den Bediener (Option).

Funktionen

  • Logo ecoPlus

    Patentierte dustEx Technologie: Kombidüsen transportieren Staub und Späne gezielt in Richtung Winkellineal – schützt das Material vor Beschädigung

  • Wartungsfreier Hubtisch für die automatische Beschickung von hinten

  • Steuerungssoftware CADmatic 5
    – Intuitiv verständlich
    – Full-HD-Multitouch-Display im Breitbildformat
    – Einheitliche Benutzeroberfläche powerTouch
    – Die neue 3D-Assistenzgrafik unterstützt den Bediener und lässt sich intuitiv bedienen
    – Bereit für die Anbindung an tapio
    – Visuelle Fehlerdiagnose

Technische Daten

Sägeblattüberstand [mm]110 (optional 125)
Schnittlänge, -breite [mm]
 		Längssäge: 3.200 / 4.300 / 5.600
Quersäge: 2.200
Geschwindigkeit Programmschieber [m/min]Längssäge: bis zu 90, Quersäge: bis zu 130
Geschwindigkeit Sägewagen [m/min]150 (optional bis zu 170)
Hauptsägemotor [kW]50 Hz: 11 (optional 18 oder 24)
60 Hz: 11 (optional 21 oder 28)
Monitor24''-Full-HD Multitouch Display
BediensoftwareCADmatic 5

(Frühere Produktbezeichnung: Plattenaufteilsäge SAWTEQ B-400 | HKL 400)

Software

  • CADmatic 5

    • Einfache, intuitive und ergonomische Maschinenbedienung durch 3D-Assentezgrafik

    • quickTip - der Assistenz für eine optimal eingestellte Maschine - gibt proaktiv Einstellungsempfehlungen

    • Einfach, prozesssicher und transparent Teile nachproduzieren mit der CADmatic-Option Teilenachproduktion

    Mehr erfahren

Videos

Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


» Datenschutzerklärung

HOMAG Winkelanlage

Im Fokus: Einzelplatten

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

    HOMAG Winkelanlage

    Im Fokus: Einzelplatten

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

    HOMAG Winkelanlage

    Im Fokus: Plattenpakete

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

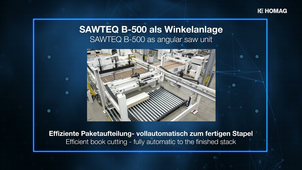

    HOMAG Winkelanlage
