Prawdziwy wielofunkcyjny talent w linii produkcyjnej

Stół BUILDTEQ A-500 służy obracania elementów, wyrównywania ich przed nałożeniem poszycia i zamocowania go, transportu wzdłuż i w poprzek oraz ustawiania przed magazynowaniem.

Najważniejsze

Indywidualne realizacje według życzeń klienta: różnorodne opcje konfiguracji umożliwiają dopasowanie stołu do potrzeb klienta.

Łatwa obsługa elementów: stosowanie odpowiedniego systemu transportu i obracania jest podstawą sprawnej produkcji.

Do każdej linii produkcyjnej: dzięki dopasowanym interfejsom stół przemysłowy można bez problemu zintegrować z każdą linią produkcyjną.

Zdjęcia

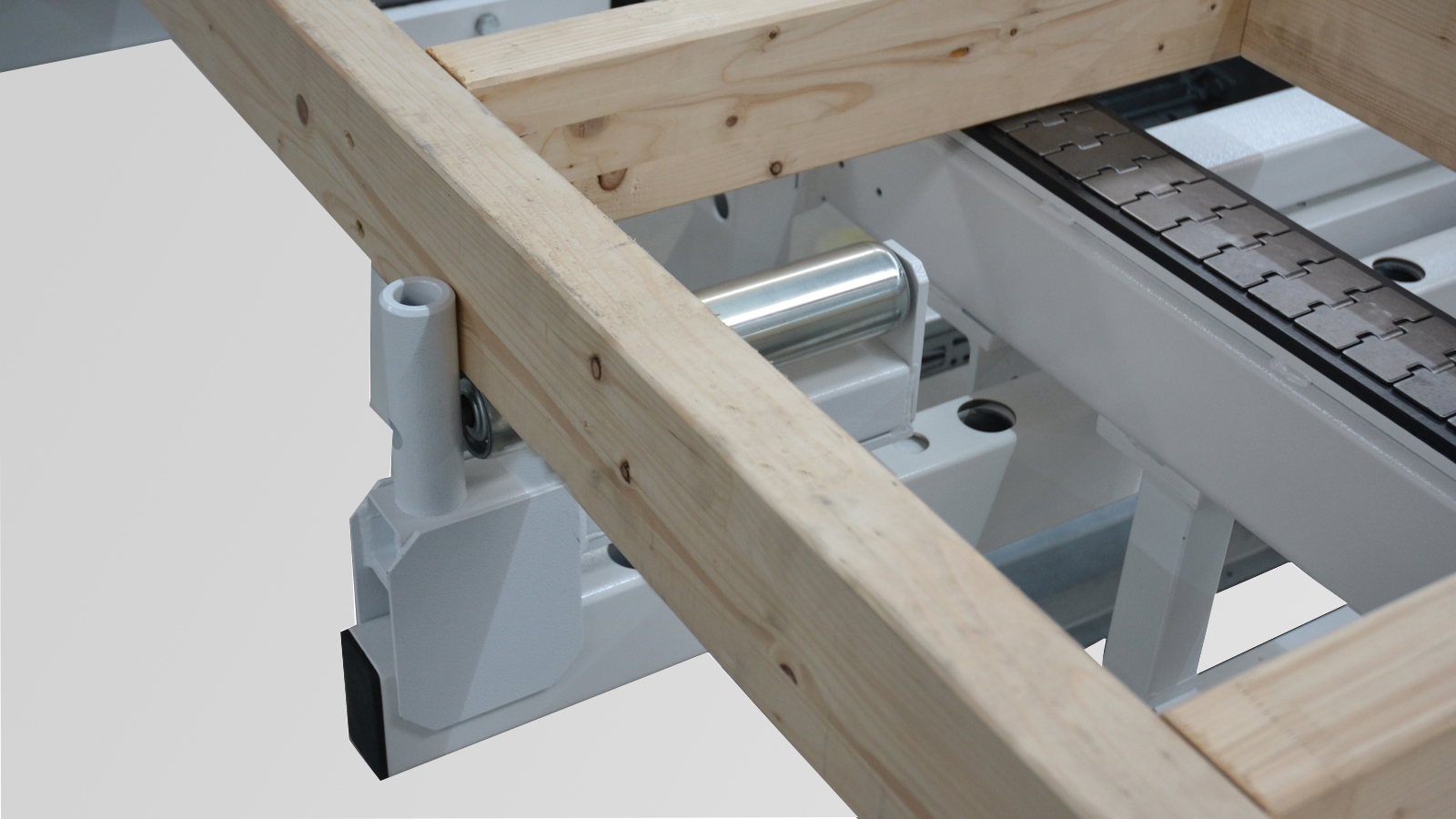

  • Pneumatyczny zacisk główny do pozycjonowania i mocowania elementów.
  • Dokładne wyrównanie elementów w kierunku X.

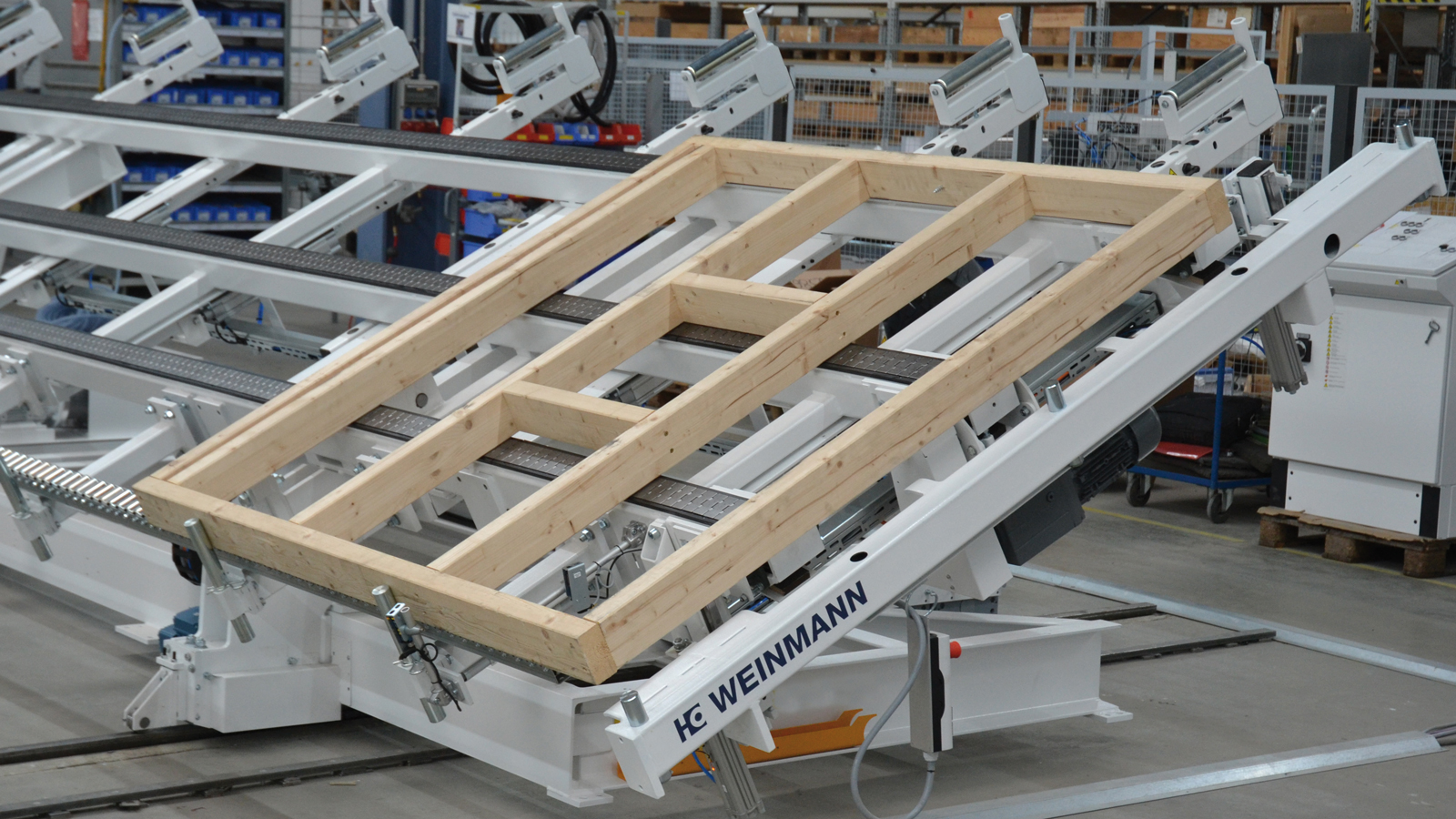

  • Stoły do elementów do obracania, wyrównywania, transportu oraz ustawiania do magazynowania elementów.

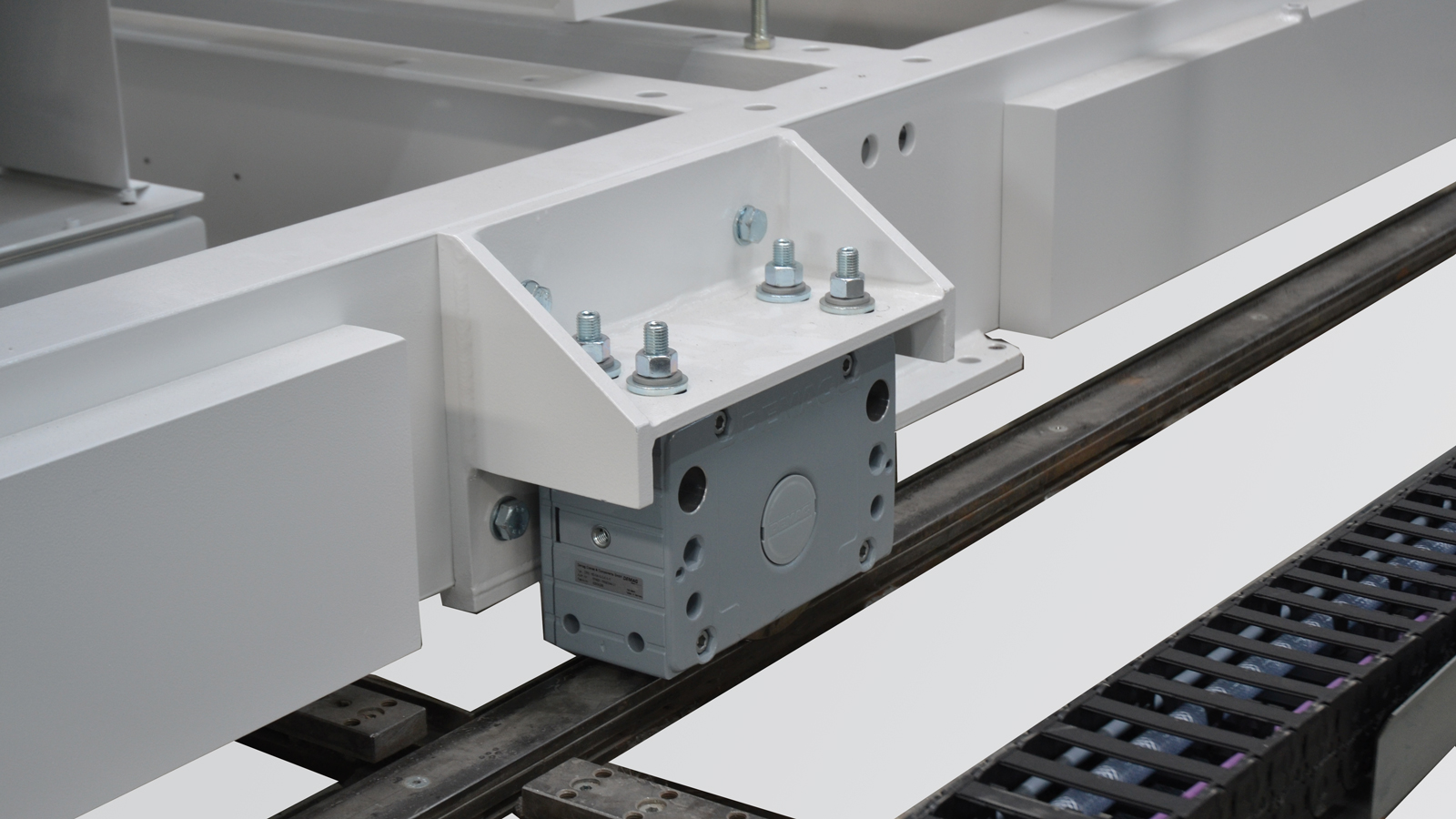

  • Układy jezdne w kierunku wzdłużnym i poprzecznym.

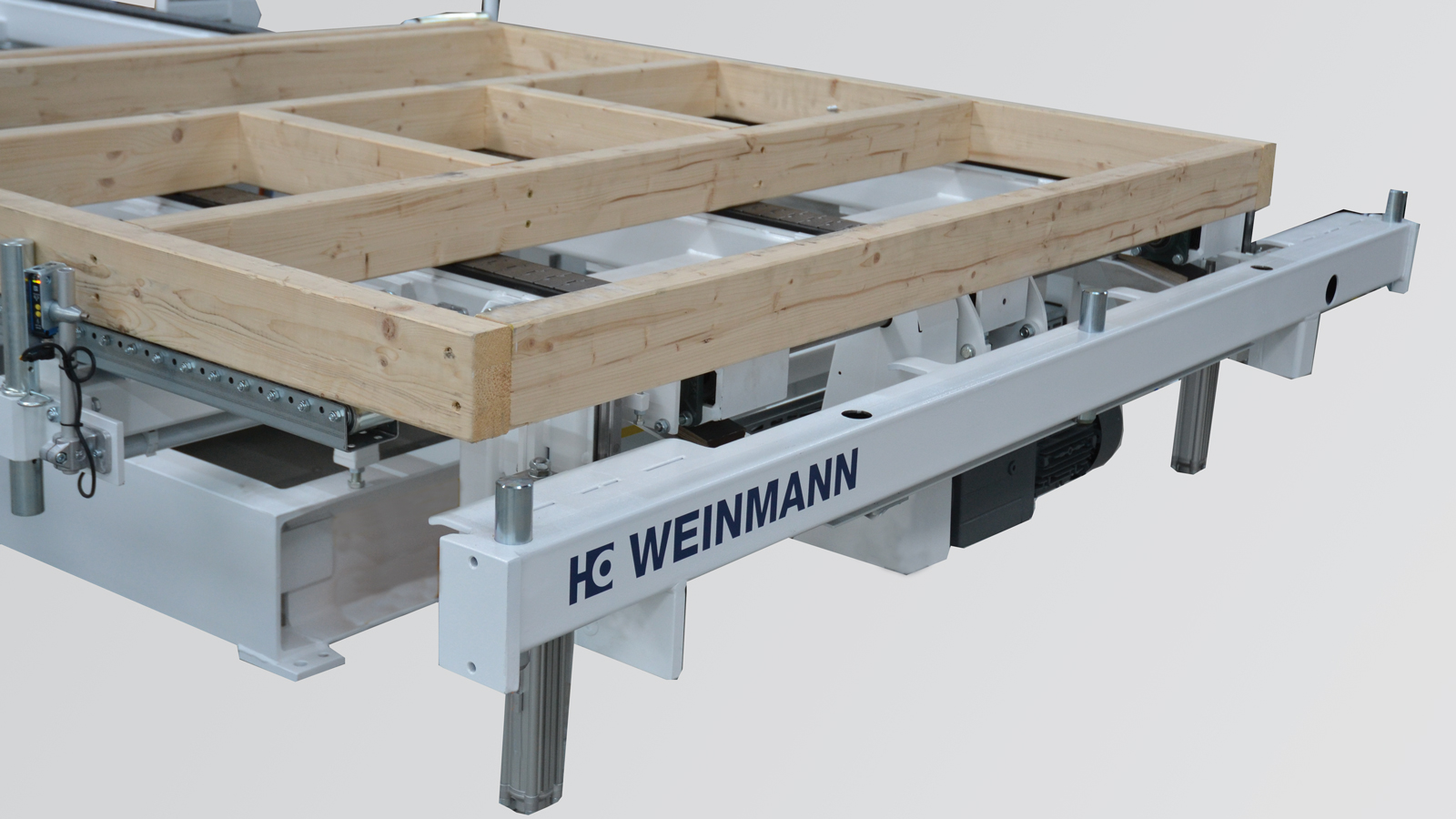

  • Pneumatycznie opuszczany ogranicznik X do ustawiania pod odpowiednim kątem.

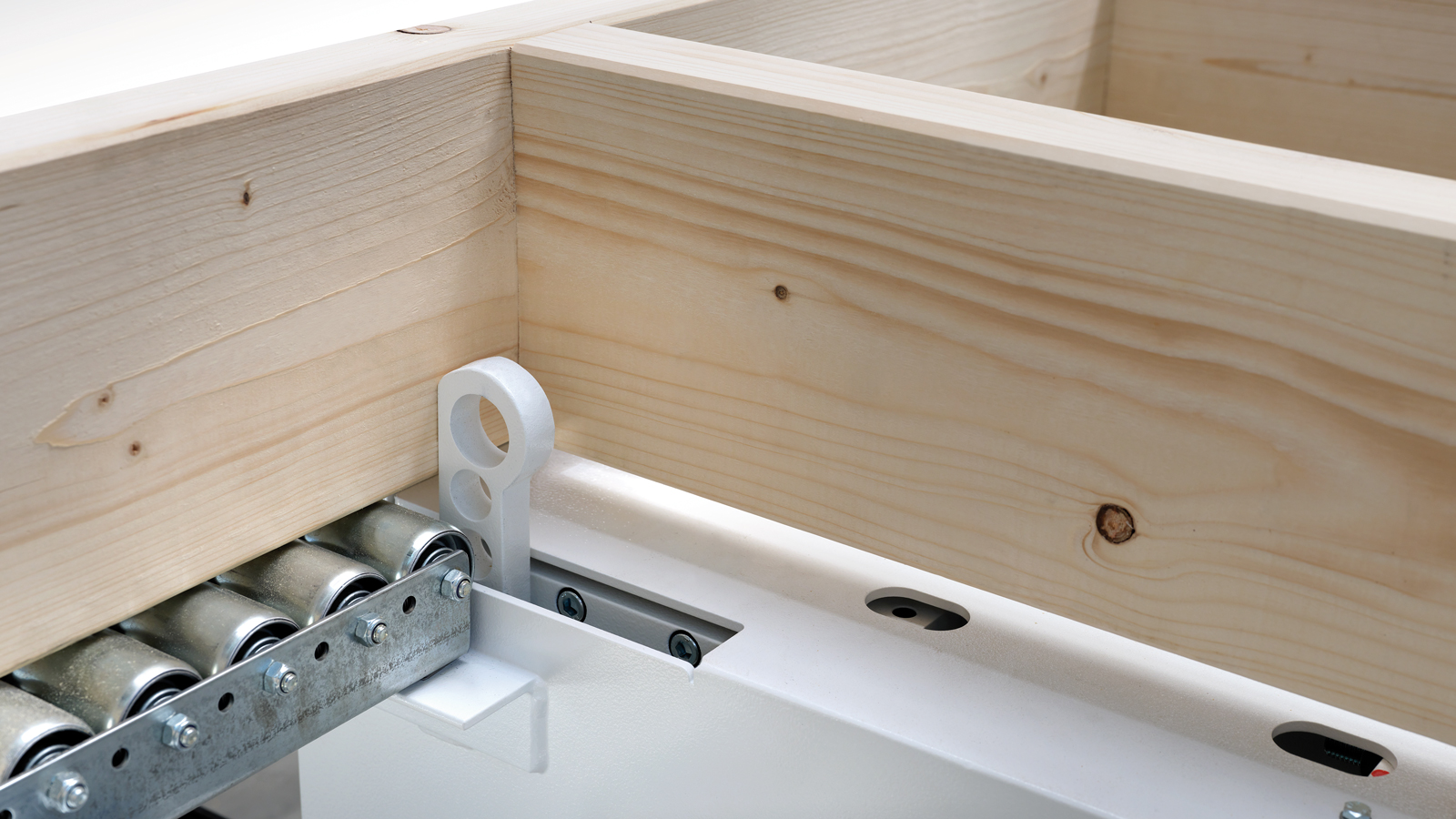

  • Zacisk dolnego pasa w kierunku Y do otwartych elementów.
  • Hydrauliczna funkcja ustawiania: Bezpieczne zdejmowanie i obracanie elementów.

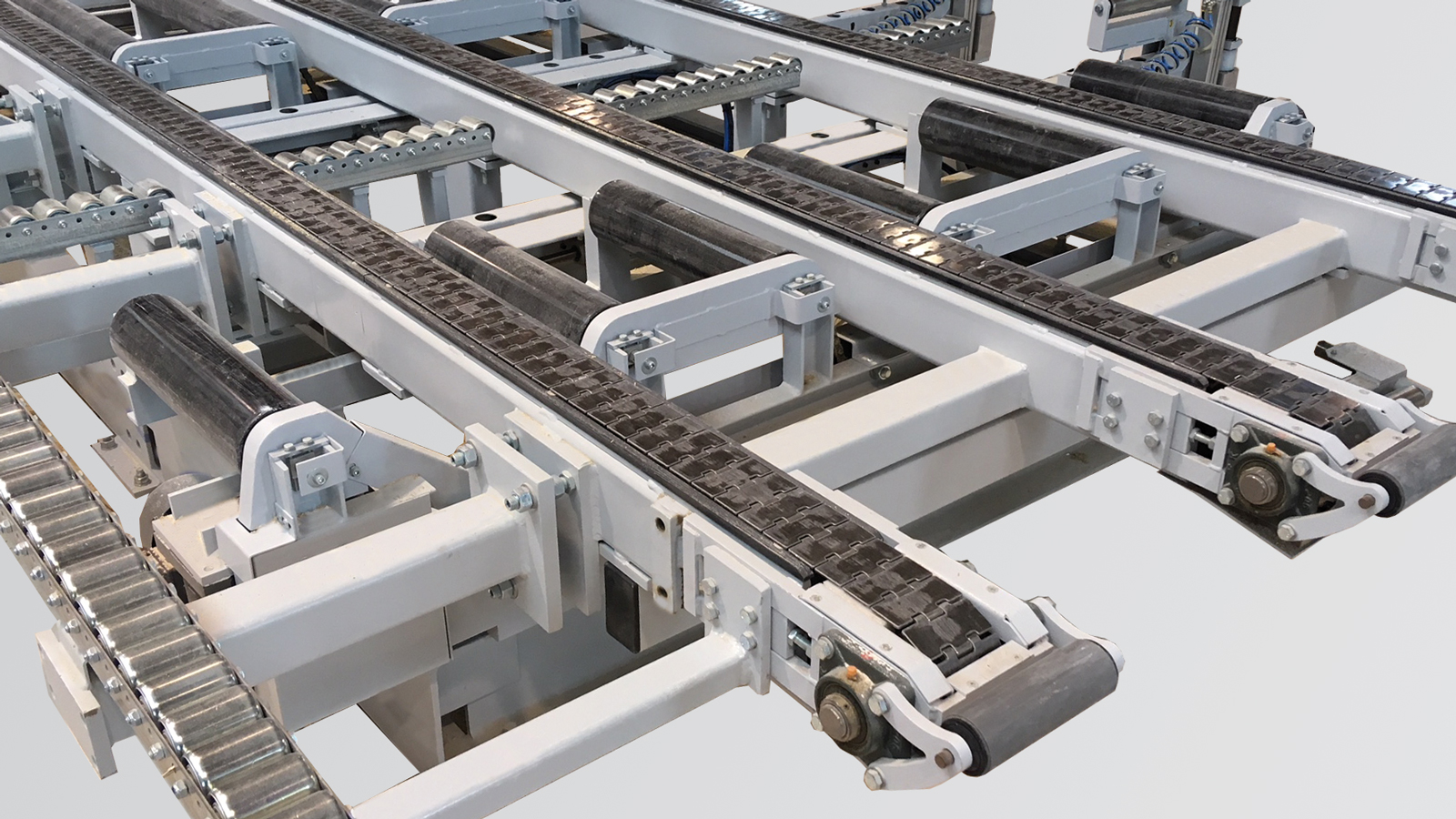

  • Transport elementów w kierunku poprzecznym i wzdłużnym.

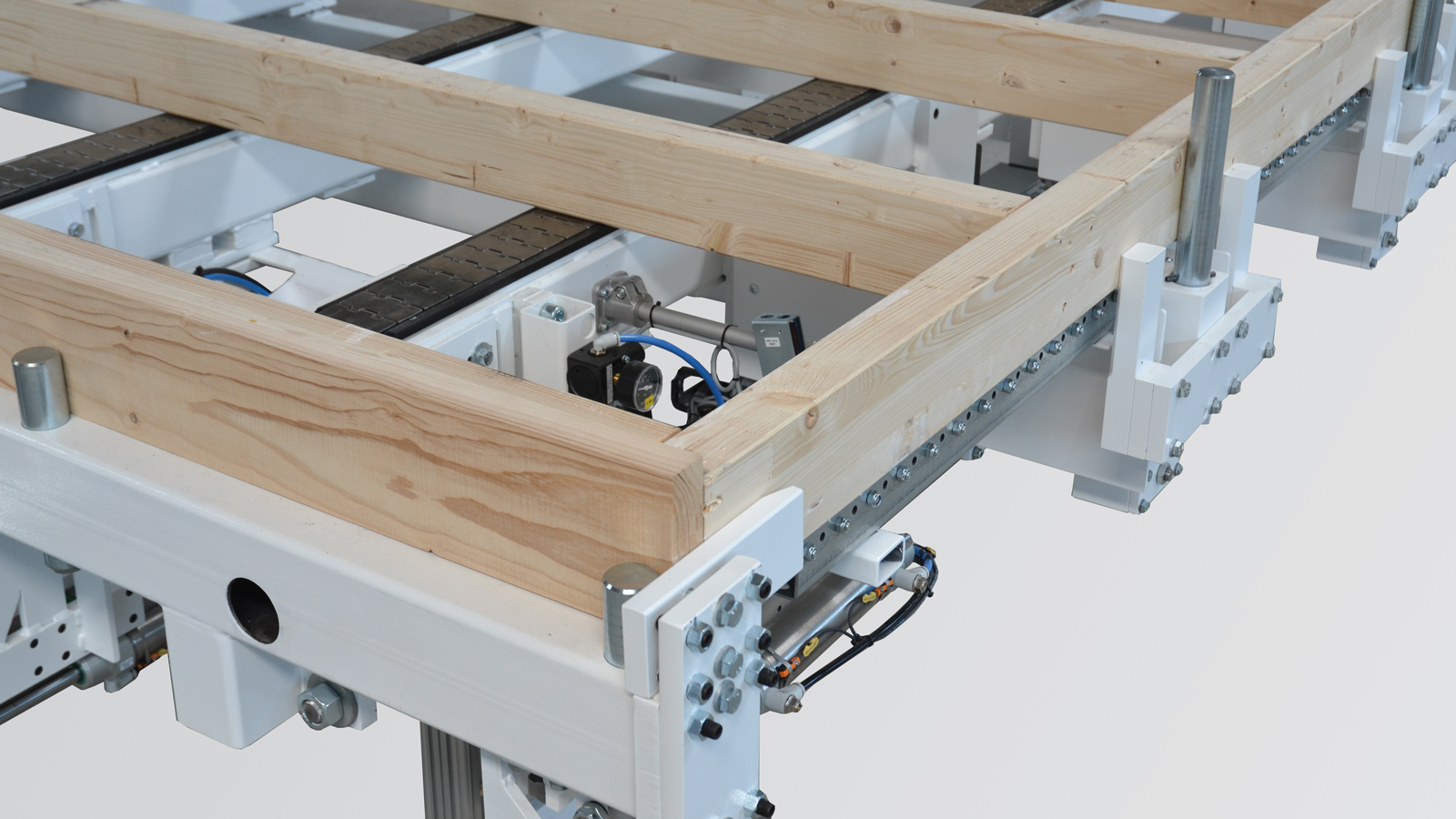

  • System ograniczników do pozycjonowania elementów pod odpowiednim kątem.

Walory techniczne

  • Szerokie spektrum zastosowania zarówno w przypadku transportu poprzecznego, jak i wzdłużnego

  • Dwa warianty transportu do wyboru:
    Ręczny transport elementów po rolkach
    Automatyczny transport elementów na taśmie

  • NC sterowane wyrównywanie słupków

  • Komfort pracy dzięki odpowiednio dostosowanej wysokości

  • Uproszczony transport elementu: systemy do transportu elementu wzdłuż i w poprzek do różnych lini produkcyjnych

  • Inteligentne sterowanie: wszystkie procesy tak jak np. obracanie przebiegają w pełni automatycznie

Dane techniczne

Wysokość robocza [mm]ca. 730
Zakres mocowania [m]1,2 - 3,2
(opcjonalnie: do 3,8)
Długość elementów min [m]1,5
Długość elementów max [m]12
(większe długości są możliwe na życzenie)
Ciężar elementów [t]3,5
(opcjonalnie: do 6)


Dane techniczne bez gwarancji!

(Poprzednia nazwa produktu: Stół WTW)
