Novedades de woodWOP 8.1: Logros y novedades en cuanto a programación CNC

woodWOP, el sistema de programación CNC de HOMAG Group, pasa al siguiente nivel. La versión 8.1, más actual que nunca, ya está disponible con muchas novedades y actualizaciones.

La principal innovación de la interfaz es el área de gráficos de gran tamaño, que ofrece una vista tridimensional de la pieza. Mediante la introducción de parámetros de mecanizado podrá programar de forma rápida y sencilla acciones como fresados, perforaciones o cortes de sierra, así como ver una representación realista en el gráfico. Así, se garantiza la máxima seguridad durante la programación y un control permanente durante la creación de programas.

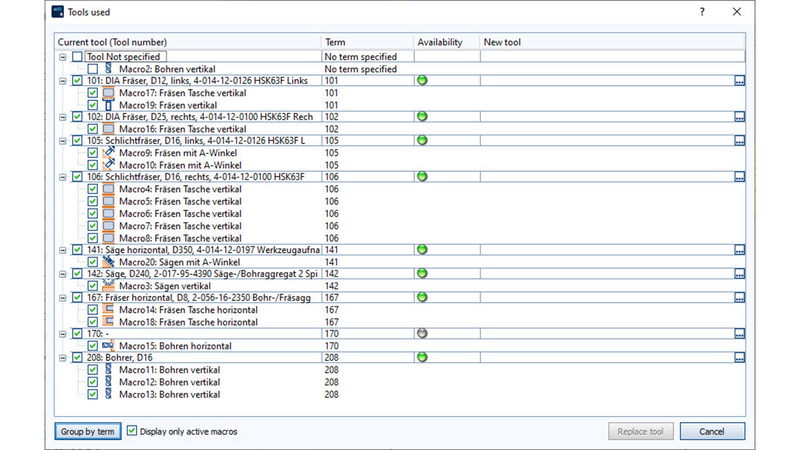

Lista de herramientas utilizadas

Mantenga sus herramientas bajo control en todo momento

Nuestro software ofrece una gran variedad de funciones que le resultarán de utilidad y le permitirán optimizar sus procesos de trabajo. Una de las más importantes es la lista de todas las herramientas utilizadas, que le proporcionará una visión general completa de todas las herramientas que se usan en el programa. Además, tendrá la opción de filtrar por todas las macros o solo por las macros activas y podrá consultar la disponibilidad de las herramientas para tenerlas bajo control. La opción de sustituir herramientas de forma sencilla supone una gran ventaja; si considera que una determinada herramienta no se ajusta a sus necesidades, puede sustituirla fácilmente por otra.

Parámetros adicionales para los nombres de macro

Ahorre tiempo y programe de forma segura

La visualización de parámetros adicionales importantes en el árbol de macros es una nueva y práctica función con la que podrá definir individualmente qué parámetros se deben mostrar además del nombre de macro.

Tabla de variables de manejo sencillo: palabra clave TOOLNUMBER

Reduce la probabilidad de cometer errores en la programación

La palabra clave "TOOLNUMBER", que podrá utilizar para sus variables, es una de las novedades. Si define esta palabra clave, podrá introducir el valor de la variable a través de la lista de selección de herramienta. En la tabla de variables, esta función se puede utilizar tanto en la vista de listas como en la vista de formulario y está disponible en la lista de variables en "Componentes y plantillas".

Tabla de variables: separadores

Aportan mayor claridad a la tabla de variables

Para que la lista de variables sea más clara, ahora dispone de separadores, que podrá añadir y quitar fácilmente mediante el menú contextual pulsando el botón derecho del ratón. También tiene la opción de utilizar separadores con texto como título, lo que le ofrecerá una mayor claridad de la tabla de variables en las vistas de listas y de formulario. En "Componentes y plantillas", la lista de variables también se puede configurar ahora de forma clara utilizando separadores.

Búsqueda y reemplazo de nombres de variables

Para que los programas sean más fáciles de leer y entender

Con la nueva versión de woodWOP, es posible buscar y reemplazar los nombres de las variables para reemplazar la variable "L" por "Longitud", por ejemplo.

Ampliaciones de las macros de aberturas

Para garantizar una seguridad aún mayor durante la programación

Las macros de aberturas se han revisado y ampliado en gran medida. Ahora, es posible seleccionar como punto de referencia el centro de las aberturas, un vértice o el centro del lado de una abertura. Además, podrá indicar si la forma de las aberturas debe representarse como un rectángulo o como un círculo. También dispone de distintos modos de aproximación, como los modos de rampa lineal, rampa en forma de hélice o rampa zigzag, y podrá determinar si el fresado debe realizarse hacia la izquierda, hacia la derecha, en marcha síncrona o en contramarcha.

Ampliaciones de la macro de bloque

Para programar de forma más rápida y sencilla

Una macro de bloque en woodWOP sirve para agrupar y multiplicar las macros que contiene. Hasta ahora, solo era posible multiplicarlas en una matriz ortogonal, es decir, n veces en sentido X y m veces en sentido Y. Sin embargo, las nuevas ampliaciones le ofrecen distintos métodos de multiplicación, como la multiplicación mediante una lista de posiciones, la multiplicación por una hilera irregular y la multiplicación por una hilera en círculo.

Macro "Acabado": superficie 3D

Disponible ahora también utilizando el flanco de la herramienta para mejorar la calidad de fresado

En la macro CAM "Acabado", las operaciones de acabado se realizaban hasta ahora con el lado frontal de la herramienta. Con la nueva versión, ahora es posible utilizar también el flanco de la herramienta.

Plugin de nesting: imbricación manual

Nesting puntual sin software de nesting independiente

El nuevo plugin de nesting permite imbricar manualmente piezas individuales directamente en la interfaz de woodWOP. La nueva macro "Pieza individual" desplaza piezas individuales de forma táctil o con el ratón. Si se trabaja con piezas rectangulares, se supervisan las distancias mínimas hacia el borde y hacia las piezas contiguas. De forma opcional, es posible utilizar una macro de formato adicional para el procedimiento "Stay Down" o para contretes de sujeción. Para ello, se requiere una licencia adicional.

Ampliaciones de la macro de formato

Para calcular las rutas de la herramienta de forma óptima

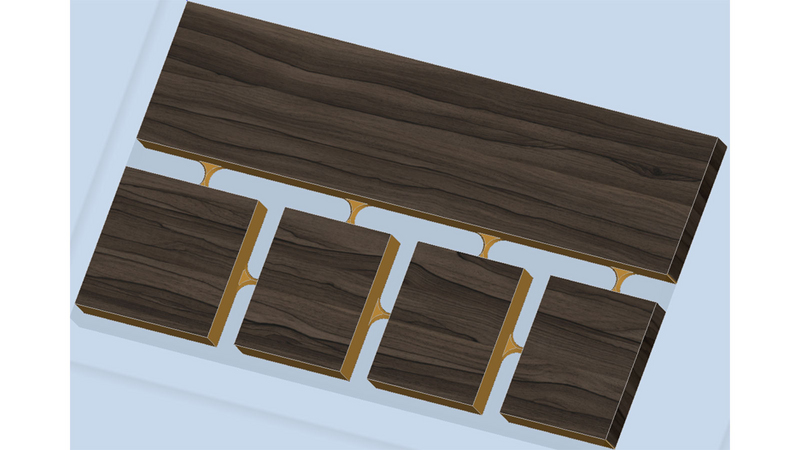

La ampliación de la macro de formato le ofrece la opción de realizar aproximaciones desde el exterior para mejorar la calidad o para utilizar herramientas que realizan muescas. También puede seleccionar el sentido de fresado hacia la izquierda o hacia la derecha, además de generar contretes de sujeción para todas las piezas, solo para las piezas pequeñas o para una selección manual de piezas. El desplazamiento de los contretes de sujeción con CNC, incluido el rectificado, se ha optimizado.

Distancia de seguridad de nesting

Agrupación de contornos de forma más sencilla y segura

Para tener en cuenta los movimientos de la herramienta durante el nesting, es posible programar un contorno como "Distancia de seguridad de nesting" en el programa woodWOP de piezas individuales. Como novedad, ahora es posible definir más de un contorno como "Distancia de seguridad de nesting" en lugar de utilizar uno solo y woodWOP los agrupa en un único contorno.

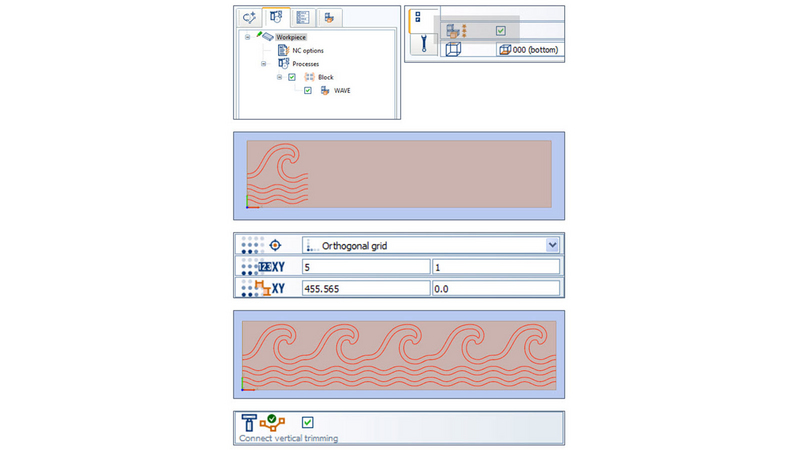

Combinar fresados verticales

Agrupación de mecanizados idénticos

En woodWOP, un mecanizado de fresado siempre ha tenido hasta ahora un movimiento de aproximación y otro de alejamiento. Con la nueva función "Combinar fresados verticales", es posible agrupar mecanizados idénticos. Para ello, el punto final del mecanizado de fresado anterior y el punto inicial del fresado siguiente deben coincidir y todos los demás parámetros deben ser idénticos. Esta función también está disponible para mecanizados de fresado programados en componentes y, por ejemplo, multiplicados en la macro de bloque. Además, la versión 8.1 incluye un nuevo parámetro en las opciones NC.

Transformar/linealizar

Para aumentar el rendimiento de los programas

Por lo general, los programas woodWOP se linealizan (se dividen en sus diferentes componentes) en el control de la máquina durante la asignación. Por ejemplo, se desglosan los bloques y los componentes, y se borran las macros inactivas. Esta función puede activarse ahora directamente en woodWOP. También es posible desplazar, girar o reflejar piezas, así como desglosar macros de bloque y componentes, borrar macros inactivas y combinar fresados verticales.

Ignorar componentes y macros inactivos

Aumento del rendimiento

La función "Ignorar macros inactivas" aumenta el rendimiento de los programas que tienen una gran cantidad de macros y componentes inactivos. Esta opción se ha ampliado considerablemente, por lo que ahora es posible seleccionar un segundo nivel: "Componentes y macros inactivos". Este permite especificar cómo deben tratarse los componentes inactivos del programa.

Hay tres opciones disponibles:

0 = Cargar y calcular. Con esta opción, se cargan y calculan los componentes y las macros inactivos.

1 = Cargar y no calcular. Con esta opción, los componentes y las macros inactivos se cargan, pero no se calculan.

2 = No cargar ni calcular. Con esta opción, los componentes y las macros inactivos ni se cargan ni se calculan.

Este segundo nivel permite aumentar el rendimiento del software considerablemente. Los componentes solo vuelven a cargarse si se activan mediante condiciones o marcando determinadas opciones, entre otras formas.

Detección de funciones: detección de macros de corte

Creación automática de macros de corte

Las máquinas de corte de cartón utilizan macros de corte woodWOP. Como novedad, la opción de detección de funciones permite detectar automáticamente macros de corte a partir de dibujos DXF. Para ello, puede trazar líneas de corte continuas o discontinuas en CAD y, a continuación, realizar la importación DXF en woodWOP. Las macros de corte se crearán automáticamente al iniciar la detección de funciones.
