WEINMANN Centre de taille de charpentes BEAMTEQ B-520 (WBS 120)

WEINMANN Centres de taille BEAMTEQ B-520

WEINMANN Centres de taille BEAMTEQ B-520

Idéal pour des découpes de précision et des assemblages simplifiés

Le centre de sciage BEAMTEQ B-520 de WEINMANN avec fraise intégrée est parfaitement adapté à la découpe de cloisons, l'assemblage de charpentes et l'usinage d'assemblages à connecteurs métalliques. Il permet par exemple la réalisation entièrement automatisée d'empannons, de mi-bois et d'assemblages par mortaise et tenons.

Points forts

Usinage précis et de haute qualité, avec un encombrement réduit et des dimensions compactes.

Usinage de poutres en I (TJI, I-Joist) et de piles de poutres.

Séparation automatique des restes et des pièces courtes avec convoyeur sur le fond de la machine. Avec convoyeur en option pour l'évacuation des restes.

Photos

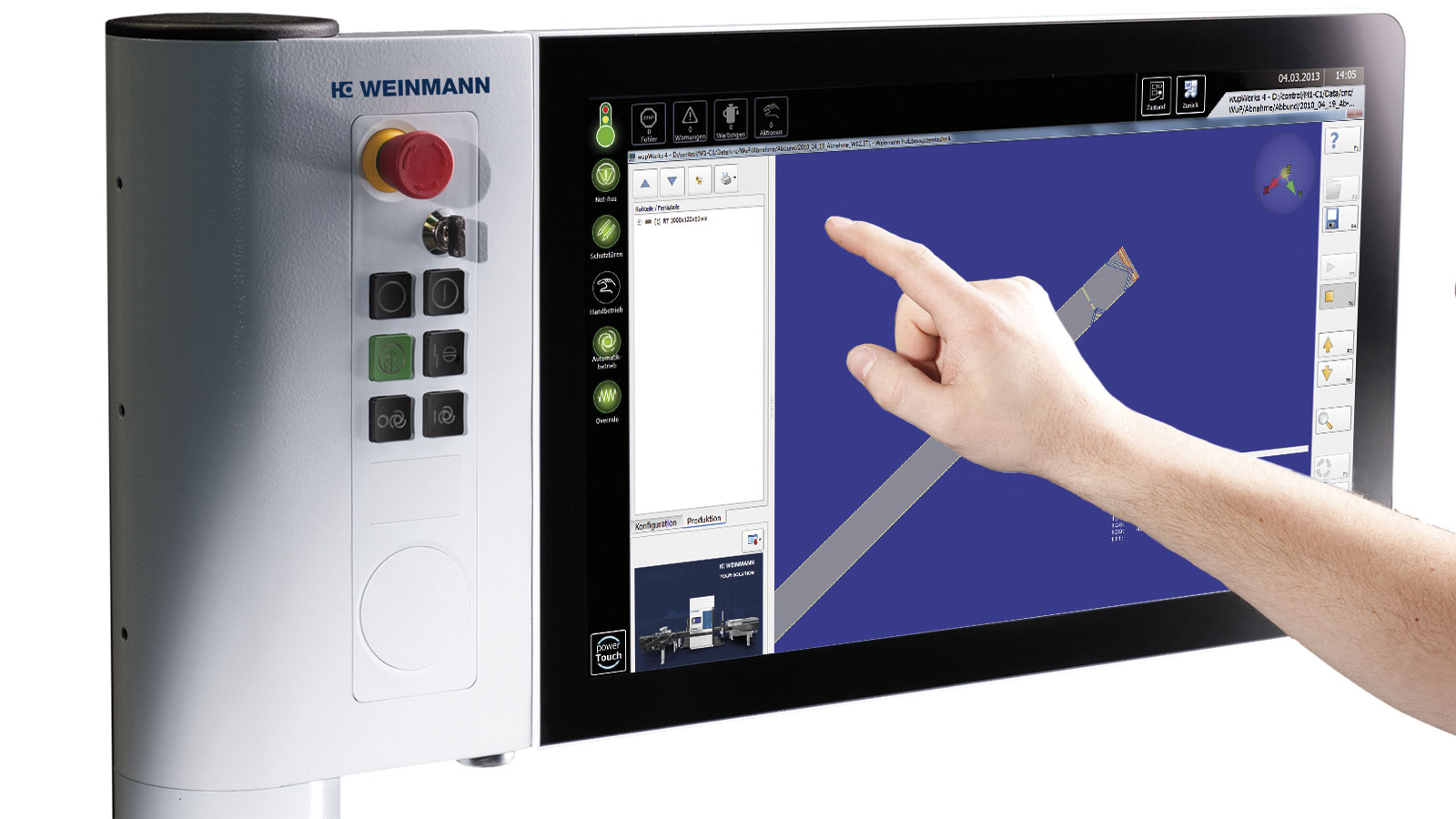

  • Commande simple à l'aide de l'interface intuitive powerTouch

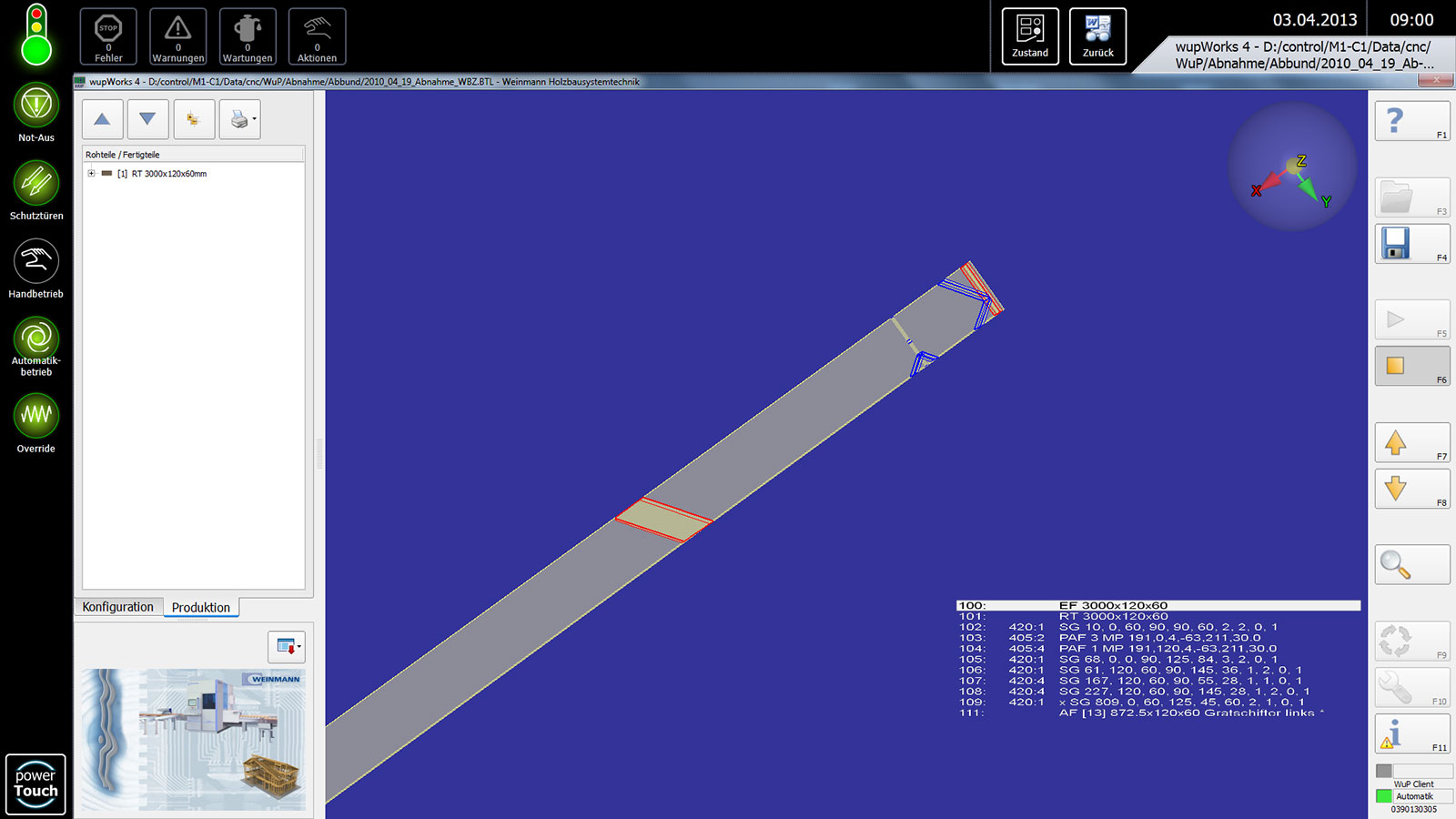

  • Représentation graphique claire ave wupWorks 4
  • Vollautomatische Rohteil-Beschickung von Abbundanlagen mit dem Beschickungsportal STORETEQ

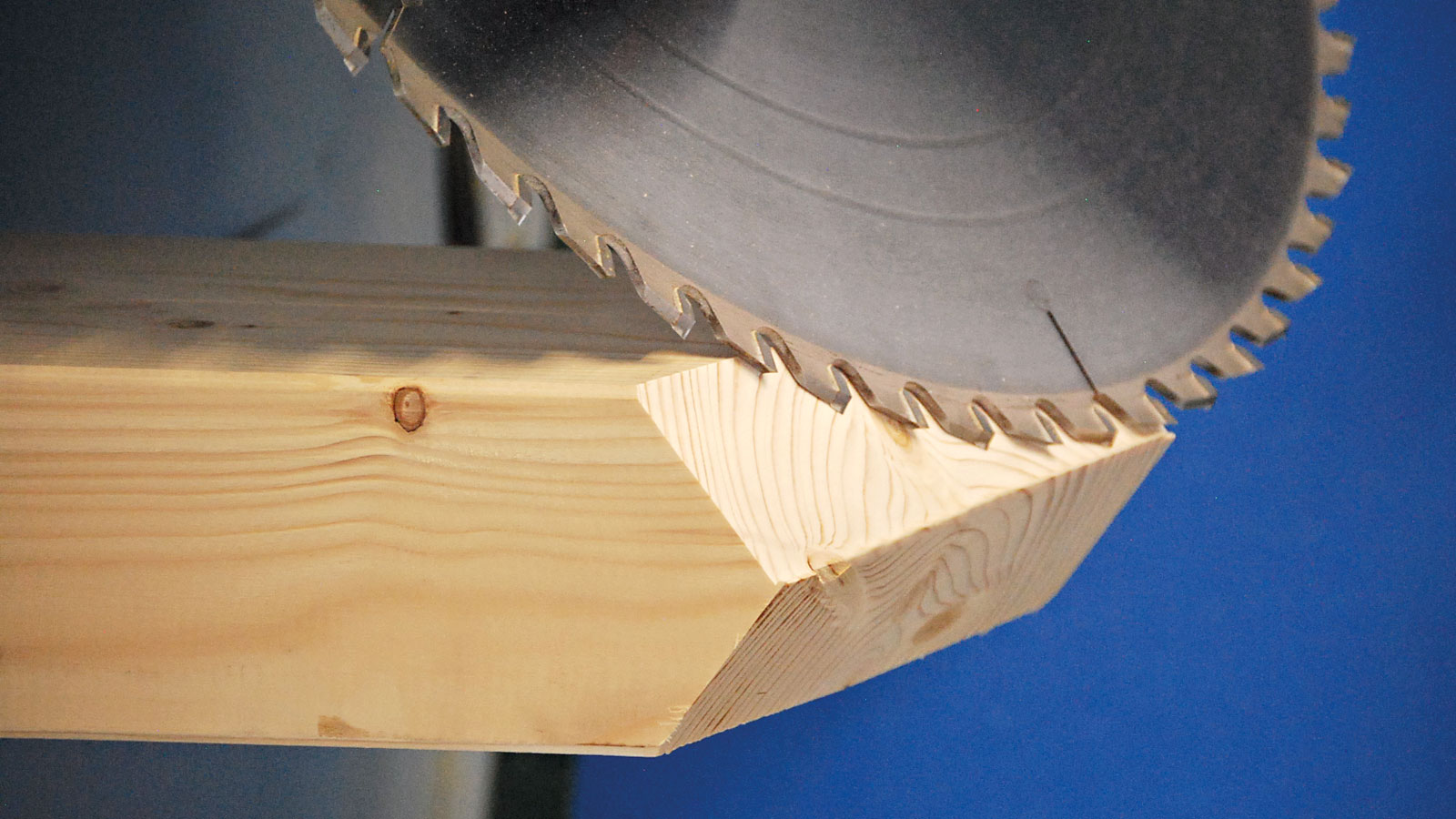

  • Agrégat de sciage avec technique 5 axes pour un travail dynamique, flexible et précis
  • Réalisation d'assemblage par tenon avec la BEAMTEQ B-520
  • Réalisation de lignes et de marquages à l'aide du stylo à encre sur la pièce
  • Marquage des pièces à l'aide d'une imprimante à jet d'encre

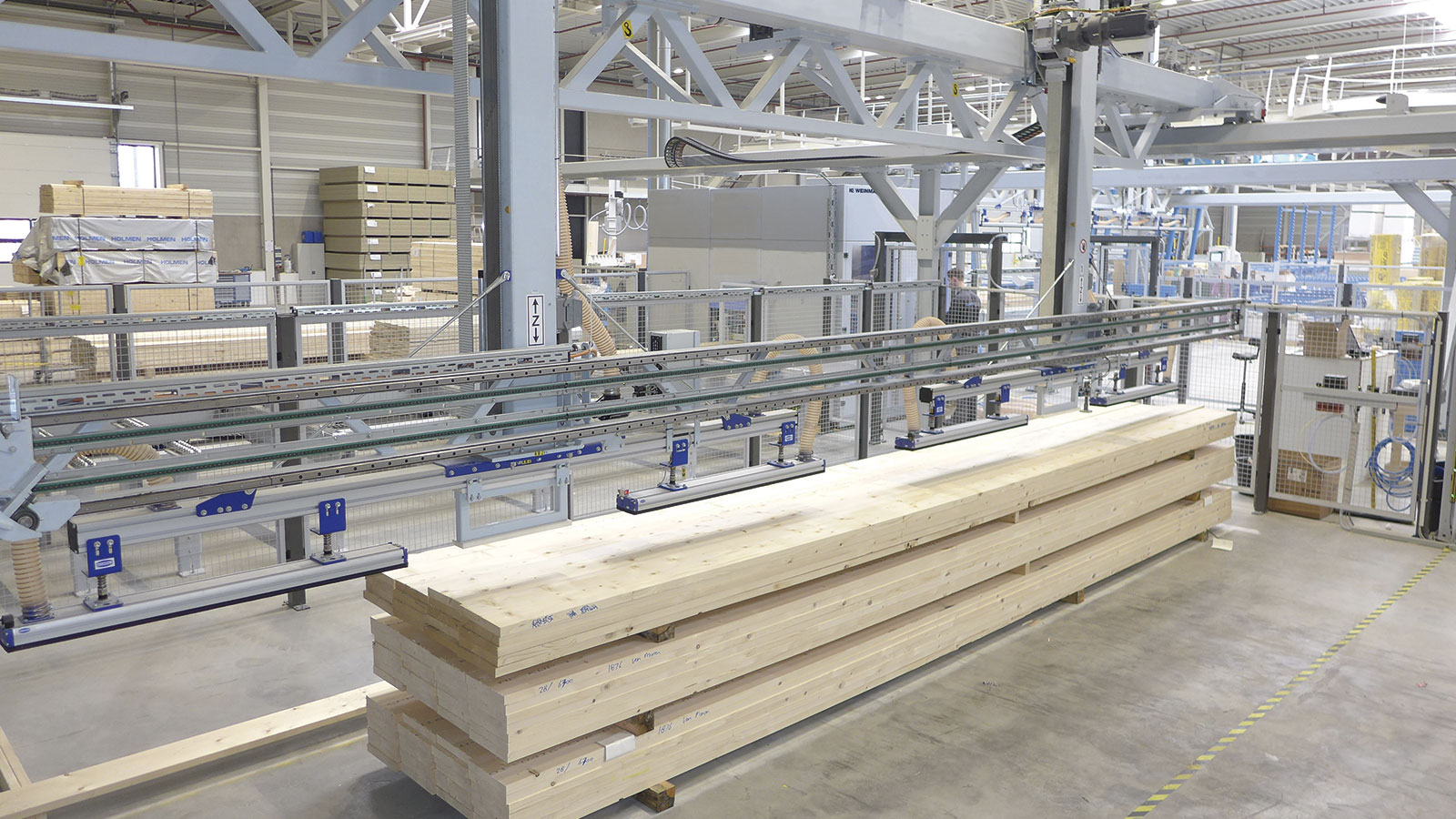

  • Option : évacuation automatique des éléments de construction et empilage automatique en un paquet
  • Evacuation automatique des copeaux et des chutes à l'aide d'une bande

Fonctions

  • Unité de sciage avec technique à 5 axes

  • Sciage et fraisage sans temps de réajustement grâce au porte-fraise intégré

  • Fabrication possible d'angles et d'empannons avec un angle de rotation de 0-360°

  • Coupes angulaires et coupes longitudinales avec angle de pivotement de 0-90°

  • Précision d'usinage élevée grâce au système préhenseur à commande NC associé à des dispositifs de serrage vertical et horizontal

  • Lubrification centrale automatique de série

Données techniques

Coupe transversale min. [mm]min. 20 x 50
max. 200 x 455
Longueur de bois brut [mm]min. 1.400
Longueur de bois brut avec retouche [m]max. 16,5

Données techniques fournies sous réserve

(Nom du produit précédent: Centre de sciage WBS 120)
