WEINMANN 羽柄加工機BEAMTEQ B-660 (WBZ 160 powerSIX)

WEINMANN 木材加工機 BEAMTEQ B-660

WEINMANN 木材加工機 BEAMTEQ B-660

部材の全6面を1フローで加工

典型的なログハウスの継手、垂木のブロック溝、棟木両側のダブテール結合部をすばやく容易に製作できます。アンダーフロアユニットが装備されたWEINMANN製BEAMTEQ B-660では6面全面を全自動で加工できます。

ハイライト

床下ユニットによりスルーフィードで 6 面すべてを全自動加工できます

鋸ユニットと、最大 12 個のツールに対応する自動ツールチェンジャを含む追加のツールスピンドル、水平またはシフターカットなどの複雑な加工用の FLEX5 処理ユニットおよびツールアングルユニットのオプションによる高い柔軟性

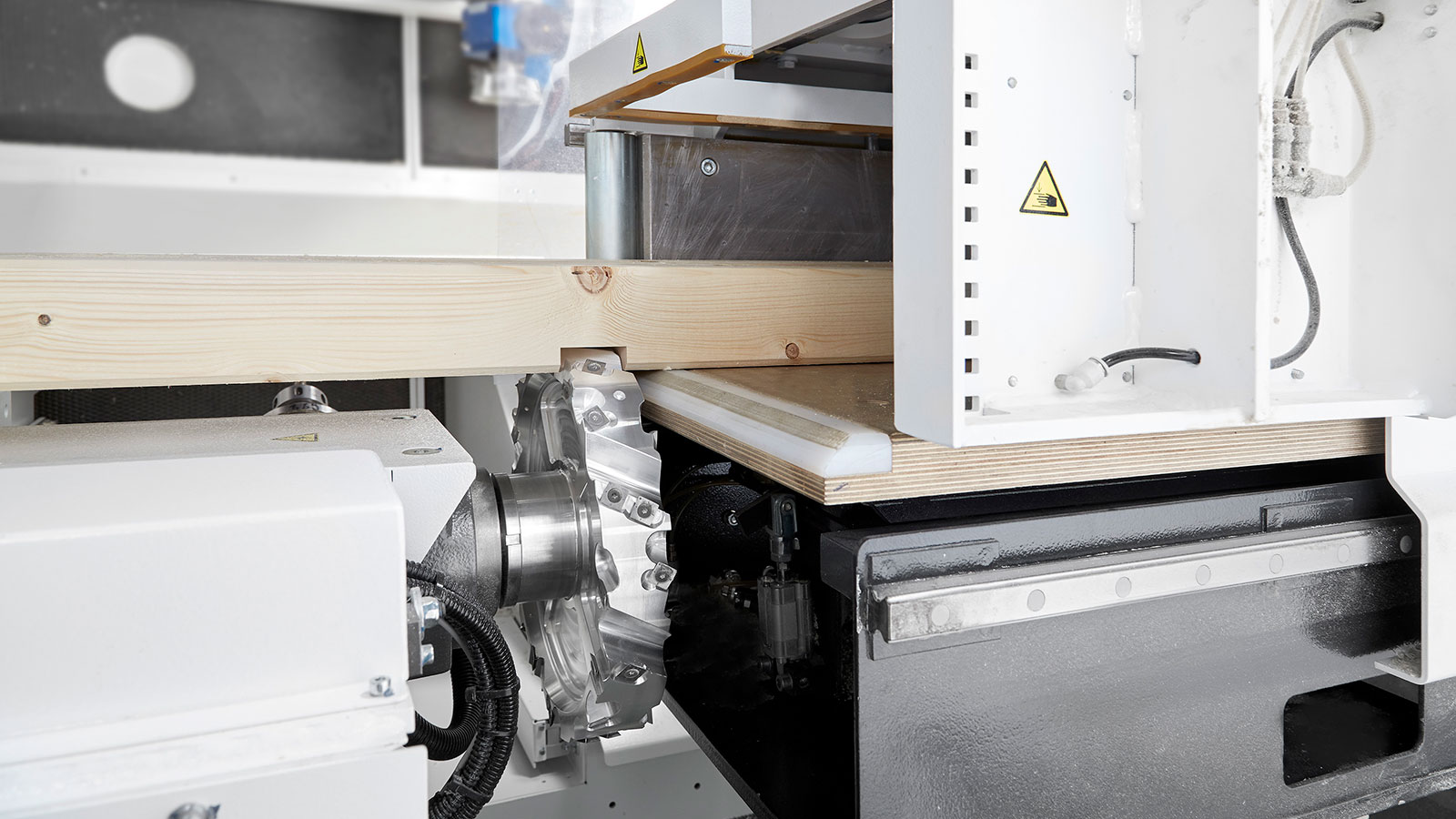

床下ユニットにはサイドフライスカッターとフィンガまたはが取り付けられています

画像

  • The Carpentry machine can be optimal positioned in the production hall
  • 12-fold tool changer can be individually equipped
  • Production of a groove
  • Labelling and marking with the ballpoint pen
  • この梁加工機によって、複雑なバードマウス（垂木取り付け部）の加工も自動で行います。
  • Automatic removal for strands and off cuts removal by the Ascending conveyor

詳細

  • アンダーフロアユニット: フィンガーカッター、ダブテールカッターまたはドリル用の 7.5 kW のドライブと 6.6 kW のサイドフライスカッター

  • 12 連ツールチェンジャと 2 番目の内蔵メインスピンドル

  • ルーター加工、鋸加工、ドリル加工用の 5 軸テクノロジー

  • 機械ハウジングの完全密閉により、騒音や埃の排出を低減

  • 鋸ユニット Flex5: 回転角度 0～360° および旋回角度 0～90° でアングルカット、刻み目カット、斜めカット、リップカットの加工

  • NC 制御グリッパーシステムと垂直および水平クランプとの組み合わせによる高い加工精度

技術データ

最小切断面 [mm]
最大切断面 [mm]		20 x 50
200 x 455
最小原木長さ [mm]1,500
最大原木長さ(掴み替え有り) [m]16.5

技術データは保証の限りではありません。

(旧製品名: 羽柄加工機 WBZ 160 powerSIX)
